《从根儿上理解MySQL》读书笔记(四)

第15章 查询优化的百科全书-Explain详解（上）

一条查询语句在经过MySQL查询优化器的各种基于成本和规则的优化会后生成一个所谓的执行计划，这个执行计划展示了接下来具体执行查询的方式，比如多表连接的顺序是什么，对于每个表采用什么访问方法来具体执行查询等等。

mysql为我们提供了EXPLAIN语句来帮助我们查看某个查询语句的具体执行计划

mysql> EXPLAIN SELECT 1;
+----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+----------------+
| id | select_type | table | partitions | type | possible_keys | key  | key_len | ref  | rows | filtered | Extra          |
+----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+----------------+
|  1 | SIMPLE      | NULL  | NULL       | NULL | NULL          | NULL | NULL    | NULL | NULL |     NULL | No tables used |
+----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+----------------+
1 row in set, 1 warning (0.01 sec)

EXPLAIN语句输出的各个列的作用先大致如下：

列名 描述
id 在一个大的查询语句中每个SELECT关键字都对应一个唯一的id
select_type SELECT关键字对应的那个查询的类型
table 表名
partitions 匹配的分区信息
type 针对单表的访问方法
possible_keys 可能用到的索引
key 实际上使用的索引
key_len 实际使用到的索引长度
ref 当使用索引列等值查询时，与索引列进行等值匹配的对象信息
rows 预估的需要读取的记录条数
filtered 某个表经过搜索条件过滤后剩余记录条数的百分比
Extra 一些额外的信息

下面我们来构建两个和single_table表构造一模一样的s1、s2表，而且这两个表里边儿有10000条记录，除id列外其余的列都插入随机值。表：

CREATE TABLE single_table (
    id INT NOT NULL AUTO_INCREMENT,
    key1 VARCHAR(100),
    key2 INT,
    key3 VARCHAR(100),
    key_part1 VARCHAR(100),
    key_part2 VARCHAR(100),
    key_part3 VARCHAR(100),
    common_field VARCHAR(100),
    PRIMARY KEY (id),
    KEY idx_key1 (key1),
    UNIQUE KEY idx_key2 (key2),
    KEY idx_key3 (key3),
    KEY idx_key_part(key_part1, key_part2, key_part3)
) Engine=InnoDB CHARSET=utf8;

15.1 执行计划输出中各列详解

15.1.1 table

MySQL规定EXPLAIN语句输出的每条记录都对应着某个单表的访问方法，该条记录的table列代表着该表的表名。所以我们看一条比较简单的查询语句：

mysql> EXPLAIN SELECT * FROM s1;
+----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+-------+
| id | select_type | table | partitions | type | possible_keys | key  | key_len | ref  | rows | filtered | Extra |
+----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+-------+
|  1 | SIMPLE      | s1    | NULL       | ALL  | NULL          | NULL | NULL    | NULL | 9688 |   100.00 | NULL  |
+----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+-------+
1 row in set, 1 warning (0.00 sec)

这个查询语句只涉及对s1表的单表查询，所以EXPLAIN输出中只有一条记录，其中的table列的值是s1，表明这条记录是用来说明对s1表的单表访问方法的。

下面我们看一下一个连接查询的执行计划：

mysql> EXPLAIN SELECT * FROM s1 INNER JOIN s2;
+----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+---------------------------------------+
| id | select_type | table | partitions | type | possible_keys | key  | key_len | ref  | rows | filtered | Extra                                 |
+----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+---------------------------------------+
|  1 | SIMPLE      | s1    | NULL       | ALL  | NULL          | NULL | NULL    | NULL | 9688 |   100.00 | NULL                                  |
|  1 | SIMPLE      | s2    | NULL       | ALL  | NULL          | NULL | NULL    | NULL | 9954 |   100.00 | Using join buffer (Block Nested Loop) |
+----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+---------------------------------------+
2 rows in set, 1 warning (0.01 sec)

15.1.2 id

我们知道我们写的查询语句一般都以SELECT关键字开头，比较简单的查询语句里只有一个SELECT关键字，比如下面这个查询语句：

SELECT * FROM s1 WHERE key1 = 'a';

稍微复杂一点的连接查询中也只有一个SELECT关键字，比如：

SELECT * FROM s1 INNER JOIN s2 ON s1.key1 = s2.key1 WHERE s1.common_field = 'a';

但是下面两种情况下在一条查询语句中会出现多个SELECT关键字：

SELECT * FROM s1  WHERE key1 IN (SELECT * FROM s2);

SELECT * FROM s1  UNION SELECT * FROM s2;

查询语句中每出现一个SELECT关键字，MySQL就会为它分配一个唯一的id值。这个id值就是EXPLAIN语句的第一个列。

对于连接查询来说，一个SELECT关键字后边的FROM子句中可以跟随多个表，所以在连接查询的执行计划中，每个表都会对应一条记录，但是这些记录的id值都是相同的，比如：

mysql> EXPLAIN SELECT * FROM s1 INNER JOIN s2;
+----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+---------------------------------------+
| id | select_type | table | partitions | type | possible_keys | key  | key_len | ref  | rows | filtered | Extra                                 |
+----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+---------------------------------------+
|  1 | SIMPLE      | s1    | NULL       | ALL  | NULL          | NULL | NULL    | NULL | 9688 |   100.00 | NULL                                  |
|  1 | SIMPLE      | s2    | NULL       | ALL  | NULL          | NULL | NULL    | NULL | 9954 |   100.00 | Using join buffer (Block Nested Loop) |
+----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+---------------------------------------+
2 rows in set, 1 warning (0.01 sec)

上述连接查询中参与连接的s1和s2表分别对应一条记录，但是这两条记录对应的id值都是1。在连接查询的执行计划中，每个表都会对应一条记录，这些记录的id列的值是相同的，出现在前面的表表示驱动表，出现在后边的表表示被驱动表。所以从上面的EXPLAIN输出中我们可以看出，查询优化器准备让s1表作为驱动表，让s2表作为被驱动表来执行查询。

对于包含子查询的查询语句来说，就可能涉及多个SELECT关键字，所以在包含子查询的查询语句的执行计划中，每个SELECT关键字都会对应一个唯一的id值，比如这样：

mysql> EXPLAIN SELECT * FROM s1 WHERE key1 IN (SELECT key1 FROM s2) OR key3 = 'a';
+----+-------------+-------+------------+-------+---------------+----------+---------+------+------+----------+-------------+
| id | select_type | table | partitions | type  | possible_keys | key      | key_len | ref  | rows | filtered | Extra       |
+----+-------------+-------+------------+-------+---------------+----------+---------+------+------+----------+-------------+
|  1 | PRIMARY     | s1    | NULL       | ALL   | idx_key3      | NULL     | NULL    | NULL | 9688 |   100.00 | Using where |
|  2 | SUBQUERY    | s2    | NULL       | index | idx_key1      | idx_key1 | 303     | NULL | 9954 |   100.00 | Using index |
+----+-------------+-------+------------+-------+---------------+----------+---------+------+------+----------+-------------+
2 rows in set, 1 warning (0.02 sec)

从输出结果中我们可以看到，s1表在外层查询中，外层查询有一个独立的SELECT关键字，所以第一条记录的id值就是1，s2表在子查询中，子查询有一个独立的SELECT关键字，所以第二条记录的id值就是2。特别注意的是查询优化器可能对涉及子查询的查询语句进行重写，从而转换为连接查询。所以如果我们想知道查询优化器对某个包含子查询的语句是否进行了重写，直接查看执行计划就好了，比如说：

mysql> EXPLAIN SELECT * FROM s1 WHERE key1 IN (SELECT key3 FROM s2 WHERE common_field = 'a');
+----+-------------+-------+------------+------+---------------+----------+---------+-------------------+------+----------+------------------------------+
| id | select_type | table | partitions | type | possible_keys | key      | key_len | ref               | rows | filtered | Extra                        |
+----+-------------+-------+------------+------+---------------+----------+---------+-------------------+------+----------+------------------------------+
|  1 | SIMPLE      | s2    | NULL       | ALL  | idx_key3      | NULL     | NULL    | NULL              | 9954 |    10.00 | Using where; Start temporary |
|  1 | SIMPLE      | s1    | NULL       | ref  | idx_key1      | idx_key1 | 303     | xiaohaizi.s2.key3 |    1 |   100.00 | End temporary                |
+----+-------------+-------+------------+------+---------------+----------+---------+-------------------+------+----------+------------------------------+
2 rows in set, 1 warning (0.00 sec)

虽然我们的查询语句是一个子查询，但是执行计划中s1和s2表对应的记录的id值全部是1，这就表明了查询优化器将子查询转换为了连接查询。

对于包含UNION子句的查询语句来说，每个SELECT关键字对应一个id值也是没错的，不过还是有点儿特别的东西，比方说下面这个查询：

mysql> EXPLAIN SELECT * FROM s1  UNION SELECT * FROM s2;
+----+--------------+------------+------------+------+---------------+------+---------+------+------+----------+-----------------+
| id | select_type  | table      | partitions | type | possible_keys | key  | key_len | ref  | rows | filtered | Extra           |
+----+--------------+------------+------------+------+---------------+------+---------+------+------+----------+-----------------+
|  1 | PRIMARY      | s1         | NULL       | ALL  | NULL          | NULL | NULL    | NULL | 9688 |   100.00 | NULL            |
|  2 | UNION        | s2         | NULL       | ALL  | NULL          | NULL | NULL    | NULL | 9954 |   100.00 | NULL            |
| NULL | UNION RESULT | <union1,2> | NULL       | ALL  | NULL          | NULL | NULL    | NULL | NULL |     NULL | Using temporary |
+----+--------------+------------+------------+------+---------------+------+---------+------+------+----------+-----------------+
3 rows in set, 1 warning (0.00 sec)

UNION子句会把多个查询的结果集合并起来并对结果集中的记录进行去重，怎么去重呢？MySQL使用的是内部的临时表。正如上面的查询计划中所示，UNION子句是为了把id为1的查询和id为2的查询的结果集合并起来并去重，所以在内部创建了一个名为<union1, 2>的临时表（就是执行计划第三条记录的table列的名称），id为NULL表明这个临时表是为了合并两个查询的结果集而创建的。

跟UNION对比起来，UNION ALL就不需要为最终的结果集进行去重，它只是单纯的把多个查询的结果集中的记录合并成一个并返回给用户，所以也就不需要使用临时表。

15.1.3 select_type

MySQL的为每一个SELECT关键字代表的小查询都定义了一个称之为select_type的属性，意思是我们只要知道了某个小查询的select_type属性，就知道了这个小查询在整个大查询中扮演了一个什么角色。

SIMPLE
查询语句中不包含UNION或者子查询的查询都算作是SIMPLE类型，连接查询也算是SIMPLE类型。

PRIMARY
对于包含UNION、UNION ALL或者子查询的大查询来说，它是由几个小查询组成的，其中最左边的那个查询的select_type值就是PRIMARY。

UNION
对于包含UNION或者UNION ALL的大查询来说，它是由几个小查询组成的，其中除了最左边的那个小查询以外，其余的小查询的select_type值就是UNION。

UNION RESULT
MySQL选择使用临时表来完成UNION查询的去重工作，针对该临时表的查询的select_type就是UNION RESULT，例子上面有，就不赘述了。

SUBQUERY
如果包含子查询的查询语句不能够转为对应的semi-join的形式，并且该子查询是不相关子查询，并且查询优化器决定采用将该子查询物化的方案来执行该子查询时，该子查询的第一个SELECT关键字代表的那个查询的select_type就是SUBQUERY。

由于select_type为SUBQUERY的子查询由于会被物化，所以只需要执行一遍。

DEPENDENT SUBQUERY
如果包含子查询的查询语句不能够转为对应的semi-join的形式，并且该子查询是相关子查询，则该子查询的第一个SELECT关键字代表的那个查询的select_type就是DEPENDENT SUBQUERY。

select_type为DEPENDENT SUBQUERY的查询可能会被执行多次。

DEPENDENT UNION
在包含UNION或者UNION ALL的大查询中，如果各个小查询都依赖于外层查询的话，那除了最左边的那个小查询之外，其余的小查询的select_type的值就是DEPENDENT UNION。

DERIVED
对于采用物化的方式执行的包含派生表的查询，该派生表对应的子查询的select_type就是DERIVED。

mysql> EXPLAIN SELECT * FROM (SELECT key1, count(*) as c FROM s1 GROUP BY key1) AS derived_s1 where c > 1;
+----+-------------+------------+------------+-------+---------------+----------+---------+------+------+----------+-------------+
| id | select_type | table      | partitions | type  | possible_keys | key      | key_len | ref  | rows | filtered | Extra       |
+----+-------------+------------+------------+-------+---------------+----------+---------+------+------+----------+-------------+
|  1 | PRIMARY     | <derived2> | NULL       | ALL   | NULL          | NULL     | NULL    | NULL | 9688 |    33.33 | Using where |
|  2 | DERIVED     | s1         | NULL       | index | idx_key1      | idx_key1 | 303     | NULL | 9688 |   100.00 | Using index |
+----+-------------+------------+------------+-------+---------------+----------+---------+------+------+----------+-------------+
2 rows in set, 1 warning (0.00 sec)

MATERIALIZED
当查询优化器在执行包含子查询的语句时，选择将子查询物化之后与外层查询进行连接查询时，该子查询对应的select_type属性就是MATERIALIZED。

UNCACHEABLE SUBQUERY
不常用，就不多介绍了。

UNCACHEABLE UNION
不常用，就不多介绍了。

15.1.4 partitions

一般情况下我们的查询语句的执行计划的partitions列的值都是NULL。

15.1.5 type

执行计划的一条记录就代表着MySQL对某个表的执行查询时的访问方法，其中的type列就表明了这个访问方法是什么。

mysql> EXPLAIN SELECT * FROM s1 WHERE key1 = 'a';
+----+-------------+-------+------------+------+---------------+----------+---------+-------+------+----------+-------+
| id | select_type | table | partitions | type | possible_keys | key      | key_len | ref   | rows | filtered | Extra |
+----+-------------+-------+------------+------+---------------+----------+---------+-------+------+----------+-------+
|  1 | SIMPLE      | s1    | NULL       | ref  | idx_key1      | idx_key1 | 303     | const |    8 |   100.00 | NULL  |
+----+-------------+-------+------------+------+---------------+----------+---------+-------+------+----------+-------+
1 row in set, 1 warning (0.04 sec)

可以看到type列的值是ref，表明MySQL即将使用ref访问方法来执行对s1表的查询。使用InnoDB存储引擎的表进行单表访问的一些访问方法如下：system，const，eq_ref，ref，fulltext，ref_or_null，index_merge，unique_subquery，index_subquery，range，index，ALL。

system
当表中只有一条记录并且该表使用的存储引擎的统计数据是精确的，比如MyISAM、Memory，那么对该表的访问方法就是system。

const
当我们根据主键或者唯一二级索引列与常数进行等值匹配时，对单表的访问方法就是const。

eq_ref
在连接查询时，如果被驱动表是通过主键或者唯一二级索引列等值匹配的方式进行访问的（如果该主键或者唯一二级索引是联合索引的话，所有的索引列都必须进行等值比较），则对该被驱动表的访问方法就是eq_ref。

EXPLAIN SELECT * FROM s1 INNER JOIN s2 ON s1.id = s2.id;

ref
当通过普通的二级索引列与常量进行等值匹配时来查询某个表，那么对该表的访问方法就可能是ref。

fulltext
全文索引

ref_or_null
当对普通二级索引进行等值匹配查询，该索引列的值也可以是NULL值时，那么对该表的访问方法就可能是ref_or_null。

index_merge
一般情况下对于某个表的查询只能使用到一个索引，但在某些场景下可以使用Intersection、Union、Sort-Union这三种索引合并的方式来执行查询，那么对该表的访问方法就可能是index_merge。

unique_subquery
类似于两表连接中被驱动表的eq_ref访问方法，unique_subquery是针对在一些包含IN子查询的查询语句中，如果查询优化器决定将IN子查询转换为EXISTS子查询，而且子查询可以使用到主键进行等值匹配的话，那么该子查询执行计划的type列的值就是unique_subquery。

index_subquery
index_subquery与unique_subquery类似，只不过访问子查询中的表时使用的是普通的索引。

range
如果使用索引获取某些范围区间的记录，那么就可能使用到range访问方法。

index
当我们可以使用索引覆盖，但需要扫描全部的索引记录时，该表的访问方法就是index。

ALL
全表扫描

15.1.6 possible_keys和key

在EXPLAIN语句输出的执行计划中，possible_keys列表示在某个查询语句中，对某个表执行单表查询时可能用到的索引有哪些，key列表示实际用到的索引有哪些。

不过有一点比较特别，就是在使用index访问方法来查询某个表时，possible_keys列是空的，而key列展示的是实际使用到的索引。

另外需要注意的一点是，possible_keys列中的值并不是越多越好，可能使用的索引越多，查询优化器计算查询成本时就得花费更长时间，所以如果可以的话，尽量删除那些用不到的索引。

15.1.7 key_len

key_len列表示当优化器决定使用某个索引执行查询时，该索引记录的最大长度，它是由这三个部分构成的：

  1. 对于使用固定长度类型的索引列来说，它实际占用的存储空间的最大长度就是该固定值，对于指定字符集的变长类型的索引列来说，比如某个索引列的类型是VARCHAR(100)，使用的字符集是utf8，那么该列实际占用的最大存储空间就是100 × 3 = 300个字节。
  2. 如果该索引列可以存储NULL值，则key_len比不可以存储NULL值时多1个字节。
  3. 对于变长字段来说，都会有2个字节的空间来存储该变长列的实际长度。

15.1.8 ref

当使用索引列等值匹配的条件去执行查询时，也就是在访问方法是const、eq_ref、ref、ref_or_null、unique_subquery、index_subquery其中之一时，ref列展示的就是与索引列作等值匹配的东东是什么，比如只是一个常数或者是某个列。

mysql> EXPLAIN SELECT * FROM s1 WHERE key1 = 'a';
+----+-------------+-------+------------+------+---------------+----------+---------+-------+------+----------+-------+
| id | select_type | table | partitions | type | possible_keys | key      | key_len | ref   | rows | filtered | Extra |
+----+-------------+-------+------------+------+---------------+----------+---------+-------+------+----------+-------+
|  1 | SIMPLE      | s1    | NULL       | ref  | idx_key1      | idx_key1 | 303     | const |    8 |   100.00 | NULL  |
+----+-------------+-------+------------+------+---------------+----------+---------+-------+------+----------+-------+
1 row in set, 1 warning (0.01 sec)

15.1.9 rows

如果查询优化器决定使用全表扫描的方式对某个表执行查询时，执行计划的rows列就代表预计需要扫描的行数，如果使用索引来执行查询时，执行计划的rows列就代表预计扫描的索引记录行数。

15.1.10 filtered

分析连接查询的成本时提出过一个condition filtering的概念，就是MySQL在计算驱动表扇出时采用的一个策略：

  • 如果使用的是全表扫描的方式执行的单表查询，那么计算驱动表扇出时需要估计出满足搜索条件的记录到底有多少条。
  • 如果使用的是索引执行的单表扫描，那么计算驱动表扇出的时候需要估计出满足除使用到对应索引的搜索条件外的其他搜索条件的记录有多少条。
mysql> EXPLAIN SELECT * FROM s1 WHERE key1 > 'z' AND common_field = 'a';
+----+-------------+-------+------------+-------+---------------+----------+---------+------+------+----------+------------------------------------+
| id | select_type | table | partitions | type  | possible_keys | key      | key_len | ref  | rows | filtered | Extra                              |
+----+-------------+-------+------------+-------+---------------+----------+---------+------+------+----------+------------------------------------+
|  1 | SIMPLE      | s1    | NULL       | range | idx_key1      | idx_key1 | 303     | NULL |  266 |    10.00 | Using index condition; Using where |
+----+-------------+-------+------------+-------+---------------+----------+---------+------+------+----------+------------------------------------+
1 row in set, 1 warning (0.00 sec)

从执行计划的key列中可以看出来，该查询使用idx_key1索引来执行查询，从rows列可以看出满足key1 > 'z'的记录有266条。执行计划的filtered列就代表查询优化器预测在这266条记录中，有多少条记录满足其余的搜索条件，也就是common_field = 'a'这个条件的百分比。此处filtered列的值是10.00，说明查询优化器预测在266条记录中有10.00%的记录满足common_field = 'a'这个条件。

对于单表查询来说，这个filtered列的值没什么意义，我们更关注在连接查询中驱动表对应的执行计划记录的filtered值，比方说下面这个查询：

mysql> EXPLAIN SELECT * FROM s1 INNER JOIN s2 ON s1.key1 = s2.key1 WHERE s1.common_field = 'a';
+----+-------------+-------+------------+------+---------------+----------+---------+-------------------+------+----------+-------------+
| id | select_type | table | partitions | type | possible_keys | key      | key_len | ref               | rows | filtered | Extra       |
+----+-------------+-------+------------+------+---------------+----------+---------+-------------------+------+----------+-------------+
|  1 | SIMPLE      | s1    | NULL       | ALL  | idx_key1      | NULL     | NULL    | NULL              | 9688 |    10.00 | Using where |
|  1 | SIMPLE      | s2    | NULL       | ref  | idx_key1      | idx_key1 | 303     | xiaohaizi.s1.key1 |    1 |   100.00 | NULL        |
+----+-------------+-------+------------+------+---------------+----------+---------+-------------------+------+----------+-------------+
2 rows in set, 1 warning (0.00 sec)

从执行计划中可以看出来，查询优化器打算把s1当作驱动表，s2当作被驱动表。我们可以看到驱动表s1表的执行计划的rows列为9688， filtered列为10.00，这意味着驱动表s1的扇出值就是9688 × 10.00% = 968.8，这说明还要对被驱动表执行大约968次查询。

第16章 查询优化的百科全书-Explain详解（下）

16.1 Extra

Extra列是用来说明一些额外信息的，我们可以通过这些额外信息来更准确的理解MySQL到底将如何执行给定的查询语句。

No tables used
当查询语句的没有FROM子句时将会提示该额外信息。

Impossible WHERE
查询语句的WHERE子句永远为FALSE时将会提示该额外信息。

EXPLAIN SELECT * FROM s1 WHERE 1 != 1;

No matching min/max row
当查询列表处有MIN或者MAX聚集函数，但是并没有符合WHERE子句中的搜索条件的记录时，将会提示该额外信息。

Using index
当我们的查询列表以及搜索条件中只包含属于某个索引的列，也就是在可以使用索引覆盖的情况下，在Extra列将会提示该额外信息。

Using index condition
有些搜索条件中虽然出现了索引列，但却不能使用到索引。

Using where
当我们使用全表扫描来执行对某个表的查询，并且该语句的WHERE子句中有针对该表的搜索条件时，在Extra列中会提示上述额外信息。

当使用索引访问来执行对某个表的查询，并且该语句的WHERE子句中有除了该索引包含的列之外的其他搜索条件时，在Extra列中也会提示上述额外信息。

Using join buffer (Block Nested Loop)
在连接查询执行过程中，当被驱动表不能有效的利用索引加快访问速度，MySQL一般会为其分配一块名叫join buffer的内存块来加快查询速度，也就是我们所讲的基于块的嵌套循环算法。

Not exists
当我们使用左（外）连接时，如果WHERE子句中包含要求被驱动表的某个列等于NULL值的搜索条件，而且那个列又是不允许存储NULL值的，那么在该表的执行计划的Extra列就会提示Not exists额外信息。

Using intersect(...)、Using union(...)和Using sort_union(...)
如果执行计划的Extra列出现了Using intersect(...)提示，说明准备使用Intersect索引合并的方式执行查询，括号中的...表示需要进行索引合并的索引名称；如果出现了Using union(...)提示，说明准备使用Union索引合并的方式执行查询；出现了Using sort_union(...)提示，说明准备使用Sort-Union索引合并的方式执行查询。

Zero limit
当我们的LIMIT子句的参数为0时，表示压根儿不打算从表中读出任何记录，将会提示该额外信息。

Using filesort
有一些情况下对结果集中的记录进行排序是可以使用到索引的。但是很多情况下排序操作无法使用到索引，只能在内存中（记录较少的时候）或者磁盘中（记录较多的时候）进行排序，MySQL把这种在内存中或者磁盘上进行排序的方式统称为文件排序（英文名：filesort）。如果某个查询需要使用文件排序的方式执行查询，就会在执行计划的Extra列中显示Using filesort提示。

如果查询中需要使用filesort的方式进行排序的记录非常多，那么这个过程是很耗费性能的，我们最好想办法将使用文件排序的执行方式改为使用索引进行排序。

Using temporary
在许多查询的执行过程中，MySQL可能会借助临时表来完成一些功能，比如去重、排序之类的，比如我们在执行许多包含DISTINCT、GROUP BY、UNION等子句的查询过程中，如果不能有效利用索引来完成查询，MySQL很有可能寻求通过建立内部的临时表来执行查询。如果查询中使用到了内部的临时表，在执行计划的Extra列将会显示Using temporary提示。

执行计划中出现Using temporary并不是一个好的征兆，因为建立与维护临时表要付出很大成本的，所以我们最好能使用索引来替代掉使用临时表。

Start temporary, End temporary
查询优化器会优先尝试将IN子查询转换成semi-join，而semi-join又有好多种执行策略，当执行策略为DuplicateWeedout时，也就是通过建立临时表来实现为外层查询中的记录进行去重操作时，驱动表查询执行计划的Extra列将显示Start temporary提示，被驱动表查询执行计划的Extra列将显示End temporary提示。

LooseScan
在将In子查询转为semi-join时，如果采用的是LooseScan执行策略，则在驱动表执行计划的Extra列就是显示LooseScan提示。

16.2 Json格式的执行计划

EXPLAIN语句输出中缺少了一个衡量执行计划好坏的重要属性 —— 成本。不过MySQL提供了一种查看某个执行计划花费的成本的方式：

在EXPLAIN单词和真正的查询语句中间加上FORMAT=JSON。

16.3 Extented EXPLAIN

在我们使用EXPLAIN语句查看了某个查询的执行计划后，紧接着还可以使用SHOW WARNINGS语句查看与这个查询的执行计划有关的一些扩展信息。

mysql> EXPLAIN SELECT s1.key1, s2.key1 FROM s1 LEFT JOIN s2 ON s1.key1 = s2.key1 WHERE s2.common_field IS NOT NULL;
+----+-------------+-------+------------+------+---------------+----------+---------+-------------------+------+----------+-------------+
| id | select_type | table | partitions | type | possible_keys | key      | key_len | ref               | rows | filtered | Extra       |
+----+-------------+-------+------------+------+---------------+----------+---------+-------------------+------+----------+-------------+
|  1 | SIMPLE      | s2    | NULL       | ALL  | idx_key1      | NULL     | NULL    | NULL              | 9954 |    90.00 | Using where |
|  1 | SIMPLE      | s1    | NULL       | ref  | idx_key1      | idx_key1 | 303     | xiaohaizi.s2.key1 |    1 |   100.00 | Using index |
+----+-------------+-------+------------+------+---------------+----------+---------+-------------------+------+----------+-------------+
2 rows in set, 1 warning (0.00 sec)

mysql> SHOW WARNINGS\G
*************************** 1. row ***************************
  Level: Note
   Code: 1003
Message: /* select#1 */ select `xiaohaizi`.`s1`.`key1` AS `key1`,`xiaohaizi`.`s2`.`key1` AS `key1` from `xiaohaizi`.`s1` join `xiaohaizi`.`s2` where ((`xiaohaizi`.`s1`.`key1` = `xiaohaizi`.`s2`.`key1`) and (`xiaohaizi`.`s2`.`common_field` is not null))
1 row in set (0.00 sec)

可以看到SHOW WARNINGS展示出来的信息有三个字段，分别是Level、Code、Message。我们最常见的就是Code为1003的信息，当Code值为1003时，Message字段展示的信息类似于查询优化器将我们的查询语句重写后的语句。比如我们上面的查询本来是一个左（外）连接查询，但是有一个s2.common_field IS NOT NULL的条件，着就会导致查询优化器把左（外）连接查询优化为内连接查询，从SHOW WARNINGS的Message字段也可以看出来，原本的LEFT JOIN已经变成了JOIN。

第17章 神兵利器-optimizer trace表的神器功效

在MySQL 5.6以及之后的版本中，MySQL提出了一个optimizer trace的功能，这个功能可以让我们方便的查看优化器生成执行计划的整个过程，这个功能的开启与关闭由系统变量optimizer_trace决定，我们看一下：

mysql> SHOW VARIABLES LIKE 'optimizer_trace';
+-----------------+--------------------------+
| Variable_name   | Value                    |
+-----------------+--------------------------+
| optimizer_trace | enabled=off,one_line=off |
+-----------------+--------------------------+
1 row in set (0.02 sec)

可以看到enabled值为off，表明这个功能默认是关闭的。

one_line的值是控制输出格式的，如果为on那么所有输出都将在一行中展示，不适合人阅读，所以我们就保持其默认值为off吧。

mysql> SET optimizer_trace="enabled=on";
Query OK, 0 rows affected (0.00 sec)

当该查询语句执行完成后，就可以到information_schema数据库下的OPTIMIZER_TRACE表中查看完整的优化过程。这个OPTIMIZER_TRACE表有4个列，分别是：

  1. QUERY：表示我们的查询语句。
  2. TRACE：表示优化过程的JSON格式文本。
  3. MISSING_BYTES_BEYOND_MAX_MEM_SIZE：由于优化过程可能会输出很多，如果超过某个限制时，多余的文本将不会被显示，这个字段展示了被忽略的文本字节数。
  4. INSUFFICIENT_PRIVILEGES：表示是否没有权限查看优化过程，默认值是0，只有某些特殊情况下才会是1，我们暂时不关心这个字段的值。

优化器执行过程大致分为了三个阶段：

  • prepare阶段
  • optimize阶段
  • execute阶段

我们所说的基于成本的优化主要集中在optimize阶段，对于单表查询来说，我们主要关注optimize阶段的"rows_estimation"这个过程，这个过程深入分析了对单表查询的各种执行方案的成本；对于多表连接查询来说，我们更多需要关注"considered_execution_plans"这个过程，这个过程里会写明各种不同的连接方式所对应的成本。反正优化器最终会选择成本最低的那种方案来作为最终的执行计划，也就是我们使用EXPLAIN语句所展现出的那种方案。

第18章 调节磁盘和CPU的矛盾-InnoDB的Buffer Pool

InnoDB存储引擎在处理客户端的请求时，当需要访问某个页的数据时，就会把完整的页的数据全部加载到内存中，也就是说即使我们只需要访问一个页的一条记录，那也需要先把整个页的数据加载到内存中。将整个页加载到内存中后就可以进行读写访问了，在进行完读写访问之后并不着急把该页对应的内存空间释放掉，而是将其缓存起来，这样将来有请求再次访问该页面时，就可以省去磁盘IO的开销了。

18.1 InnoDB的Buffer Pool

18.1.1 Buffer Pool

在MySQL服务器启动的时候就向操作系统申请了一片连续的内存，他们给这片内存起了个名，叫做Buffer Pool（中文名是缓冲池）。默认情况下Buffer Pool只有128M。可以在启动服务器的时候配置innodb_buffer_pool_size参数的值。

18.1.2 Buffer Pool内部组成

Buffer Pool中默认的缓存页大小和在磁盘上默认的页大小是一样的，都是16KB。InnoDB为每一个缓存页都创建了一些所谓的控制信息，这些控制信息包括该页所属的表空间编号、页号、缓存页在Buffer Pool中的地址、链表节点信息、一些锁信息以及LSN信息等。

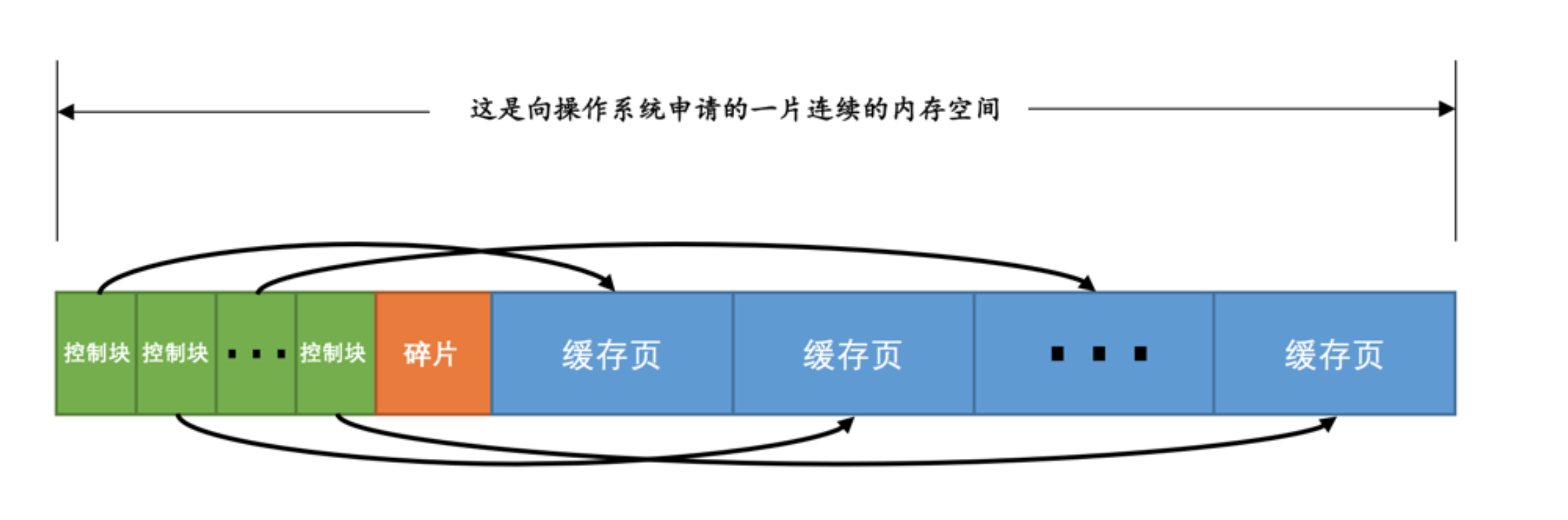

每个缓存页对应的控制信息占用的内存大小是相同的，我们就把每个页对应的控制信息占用的一块内存称为一个控制块吧，控制块和缓存页是一一对应的，它们都被存放到 Buffer Pool 中，其中控制块被存放到 Buffer Pool 的前面，缓存页被存放到 Buffer Pool 后边。

18.1.3 free链表的管理

随着程序的运行，会不断的有磁盘上的页被缓存到Buffer Pool中。那么问题来了，从磁盘上读取一个页到Buffer Pool中的时候该放到哪个缓存页的位置呢？或者说怎么区分Buffer Pool中哪些缓存页是空闲的，哪些已经被使用了呢？

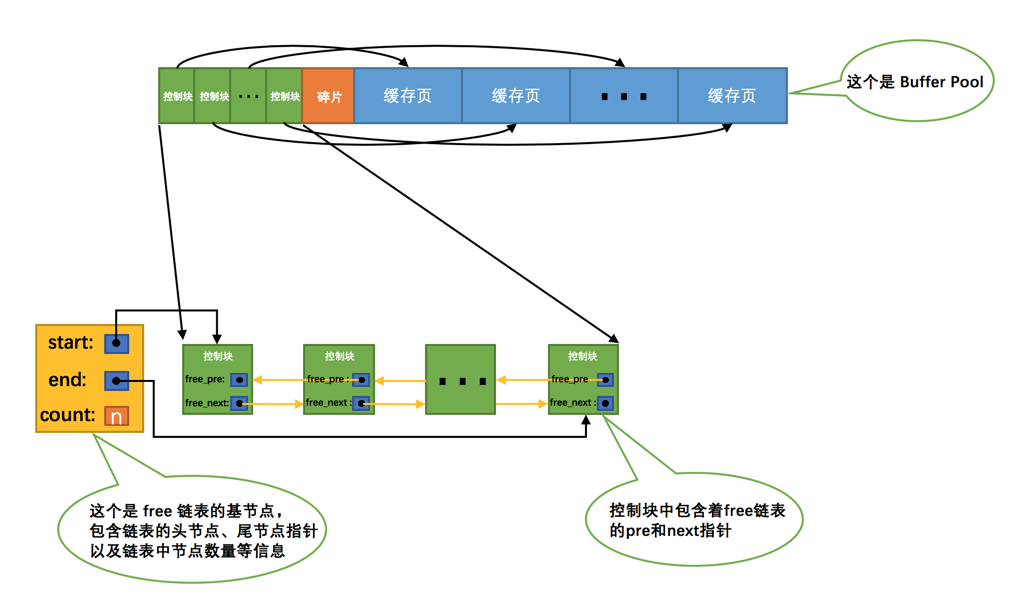

我们最好在某个地方记录一下Buffer Pool中哪些缓存页是可用的，这个时候缓存页对应的控制块就派上大用场了，我们可以把所有空闲的缓存页对应的控制块作为一个节点放到一个链表中，这个链表也可以被称作free链表（或者说空闲链表）。刚刚完成初始化的Buffer Pool中所有的缓存页都是空闲的，所以每一个缓存页对应的控制块都会被加入到free链表中，假设该Buffer Pool中可容纳的缓存页数量为n，那增加了free链表的效果图就是这样的：

链表的基节点占用的内存空间并不包含在为Buffer Pool申请的一大片连续内存空间之内，而是单独申请的一块内存空间。

18.1.4 缓存页的哈希处理

当我们需要访问某个页中的数据时，就会把该页从磁盘加载到Buffer Pool中，如果该页已经在Buffer Pool中的话直接使用就可以了。那么问题也就来了，我们怎么知道该页在不在Buffer Pool中呢？

所以我们可以用表空间号 + 页号作为key，缓存页作为value创建一个哈希表，在需要访问某个页的数据时，先从哈希表中根据表空间号 + 页号看看有没有对应的缓存页，如果有，直接使用该缓存页就好，如果没有，那就从free链表中选一个空闲的缓存页，然后把磁盘中对应的页加载到该缓存页的位置。

18.1.5 flush链表的管理

如果我们修改了Buffer Pool中某个缓存页的数据，那它就和磁盘上的页不一致了，这样的缓存页也被称为脏页（英文名：dirty page）。

所以每次修改缓存页后，我们并不着急立即把修改同步到磁盘上，而是在未来的某个时间点进行同步，但是如果不立即同步到磁盘的话，那之后再同步的时候我们怎么知道Buffer Pool中哪些页是脏页，哪些页从来没被修改过呢？

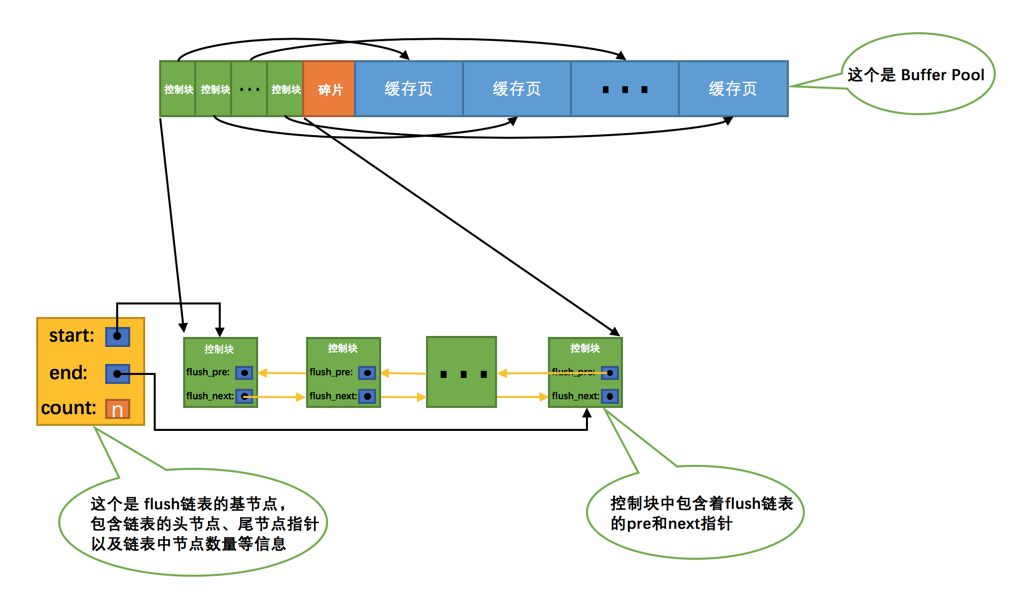

所以，我们不得不再创建一个存储脏页的链表，凡是修改过的缓存页对应的控制块都会作为一个节点加入到一个链表中，因为这个链表节点对应的缓存页都是需要被刷新到磁盘上的，所以也叫flush链表。链表的构造和free链表差不多，假设某个时间点Buffer Pool中的脏页数量为n，那么对应的flush链表就长这样：

18.1.6 LRU链表的管理

缓存不够的窘境

Buffer Pool对应的内存大小毕竟是有限的，如果需要缓存的页占用的内存大小超过了Buffer Pool大小，也就是free链表中已经没有多余的空闲缓存页的时候就需要把某些旧的缓存页从Buffer Pool中移除，然后再把新的页放进来， 那么问题来了，移除哪些缓存页呢？

简单的LRU链表

当Buffer Pool中不再有空闲的缓存页时，就需要淘汰掉部分最近很少使用的缓存页。

不过，我们怎么知道哪些缓存页最近频繁使用，我们可以再创建一个链表，由于这个链表是为了按照最近最少使用的原则去淘汰缓存页的，所以这个链表可以被称为LRU链表（LRU的英文全称：Least Recently Used）。当我们需要访问某个页时，可以这样处理LRU链表：

  1. 如果该页不在Buffer Pool中，在把该页从磁盘加载到Buffer Pool中的缓存页时，就把该缓存页对应的控制块作为节点塞到链表的头部。
  2. 如果该页已经缓存在Buffer Pool中，则直接把该页对应的控制块移动到LRU链表的头部。

也就是说：只要我们使用到某个缓存页，就把该缓存页调整到LRU链表的头部，这样LRU链表尾部就是最近最少使用的缓存页喽～ 所以当Buffer Pool中的空闲缓存页使用完时，到LRU链表的尾部找些缓存页淘汰。

划分区域的LRU链表

上面的这个简单的LRU链表用了没多长时间就发现问题了，因为存在这两种比较尴尬的情况：

情况一：InnoDB提供了一个看起来比较贴心的服务——预读（英文名：read ahead）。所谓预读，就是InnoDB认为执行当前的请求可能之后会读取某些页面，就预先把它们加载到Buffer Pool中。根据触发方式的不同，预读又可以细分为下面两种：

  • 线性预读
    InnoDB提供了一个系统变量innodb_read_ahead_threshold，如果顺序访问了某个区（extent）的页面超过这个系统变量的值，就会触发一次异步读取下一个区中全部的页面到Buffer Pool的请求，注意异步读取意味着从磁盘中加载这些被预读的页面并不会影响到当前工作线程的正常执行。这个innodb_read_ahead_threshold系统变量的值默认是56，我们可以在服务器启动时通过启动参数或者服务器运行过程中直接调整该系统变量的值，不过它是一个全局变量，需要使用SET GLOBAL命令来修改。

  • 随机预读
    如果Buffer Pool中已经缓存了某个区的13个连续的页面，不论这些页面是不是顺序读取的，都会触发一次异步读取本区中所有其的页面到Buffer Pool的请求。InnoDB同时提供了innodb_random_read_ahead系统变量，它的默认值为OFF，也就意味着InnoDB并不会默认开启随机预读的功能，如果我们想开启该功能，可以通过修改启动参数或者直接使用SET GLOBAL命令把该变量的值设置为ON。

预读本来是个好事儿，如果预读到Buffer Pool中的页成功的被使用到，那就可以极大的提高语句执行的效率。可是如果用不到呢？这些预读的页都会放到LRU链表的头部，但是如果此时Buffer Pool的容量不太大而且很多预读的页面都没有用到的话，这就会导致处在LRU链表尾部的一些缓存页会很快的被淘汰掉，也就是所谓的劣币驱逐良币，会大大降低缓存命中率。

情况二：可能会写一些需要扫描全表的查询语句（比如没有建立合适的索引或者压根儿没有WHERE子句的查询）。

扫描全表意味着什么？意味着将访问到该表所在的所有页！假设这个表中记录非常多的话，那该表会占用特别多的页，当需要访问这些页时，会把它们统统都加载到Buffer Pool中，这也就意味Buffer Pool中的所有页都被换了一次血，其他查询语句在执行时又得执行一次从磁盘加载到Buffer Pool的操作。而这种全表扫描的语句执行的频率也不高，每次执行都要把Buffer Pool中的缓存页换一次血，这严重的影响到其他查询对 Buffer Pool的使用，从而大大降低了缓存命中率。

总结就是加载到Buffer Pool中的页不一定被用到或者如果非常多的使用频率偏低的页被同时加载到Buffer Pool时，可能会把那些使用频率非常高的页从Buffer Pool中淘汰掉。

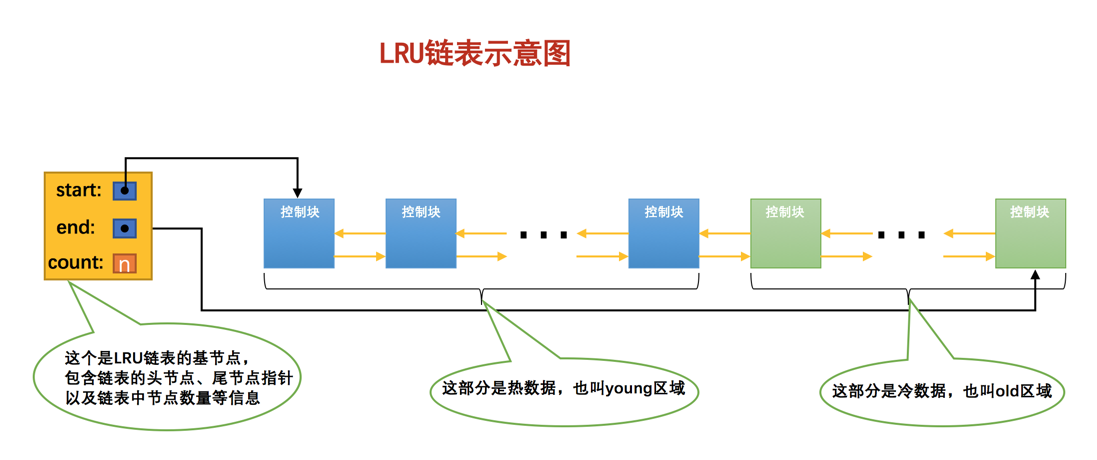

因为有这两种情况的存在，所以InnoDB把这个LRU链表按照一定比例分成两截，分别是：

  • 一部分存储使用频率非常高的缓存页，所以这一部分链表也叫做热数据，或者称young区域。
  • 另一部分存储使用频率不是很高的缓存页，所以这一部分链表也叫做冷数据，或者称old区域。

我们是按照某个比例将LRU链表分成两半的，不是某些节点固定是young区域的，某些节点固定是old区域的，随着程序的运行，某个节点所属的区域也可能发生变化。那这个划分成两截的比例怎么确定呢？对于InnoDB存储引擎来说，我们可以通过查看系统变量innodb_old_blocks_pct的值来确定old区域在LRU链表中所占的比例。

mysql> SHOW VARIABLES LIKE 'innodb_old_blocks_pct';

有了这个被划分成young和old区域的LRU链表之后，InnoDB就可以针对我们上面提到的两种可能降低缓存命中率的情况进行优化了：

  1. 当磁盘上的某个页面在初次加载到Buffer Pool中的某个缓存页时，该缓存页对应的控制块会被放到old区域的头部。这样针对预读到Buffer Pool却不进行后续访问的页面就会被逐渐从old区域逐出，而不会影响young区域中被使用比较频繁的缓存页。
  2. 在进行全表扫描时，虽然首次被加载到Buffer Pool的页被放到了old区域的头部，但是后续会被马上访问到，每次进行访问的时候又会把该页放到young区域的头部，这样仍然会把那些使用频率比较高的页面给顶下去。所以我们只需要规定，在对某个处在old区域的缓存页进行第一次访问时就在它对应的控制块中记录下来这个访问时间，如果后续的访问时间与第一次访问的时间在某个时间间隔内，那么该页面就不会被从old区域移动到young区域的头部，否则将它移动到young区域的头部。上述的这个间隔时间是由系统变量innodb_old_blocks_time控制的。默认值是1000，它的单位是毫秒。

mysql> SHOW VARIABLES LIKE 'innodb_old_blocks_time';

更进一步优化LRU链表

对于young区域的缓存页来说，我们每次访问一个缓存页就要把它移动到LRU链表的头部，这样开销是不是太大啦，毕竟在young区域的缓存页都是热点数据，也就是可能被经常访问的，这样频繁的对LRU链表进行节点移动操作是不太好的，为了解决这个问题其实我们还可以提出一些优化策略，比如只有被访问的缓存页位于young区域的1/4的后边，才会被移动到LRU链表头部，这样就可以降低调整LRU链表的频率，从而提升性能。

18.1.7 其他的一些链表

为了更好的管理Buffer Pool中的缓存页，除了我们上面提到的一些措施，设计InnoDB的大佬们还引进了其他的一些链表，比如unzip LRU链表用于管理解压页，zip clean链表用于管理没有被解压的压缩页，zip free数组中每一个元素都代表一个链表，它们组成所谓的伙伴系统来为压缩页提供内存空间等等。

18.2 刷新脏页到磁盘

后台有专门的线程每隔一段时间负责把脏页刷新到磁盘，这样可以不影响用户线程处理正常的请求。主要有两种刷新路径：

  1. 从LRU链表的冷数据中刷新一部分页面到磁盘。
    后台线程会定时从LRU链表尾部开始扫描一些页面，扫描的页面数量可以通过系统变量innodb_lru_scan_depth来指定，如果从里边儿发现脏页，会把它们刷新到磁盘。这种刷新页面的方式被称之为BUF_FLUSH_LRU。
  2. 从flush链表中刷新一部分页面到磁盘。
    后台线程也会定时从flush链表中刷新一部分页面到磁盘，刷新的速率取决于当时系统是不是很繁忙。这种刷新页面的方式被称之为BUF_FLUSH_LIST。
    有时候后台线程刷新脏页的进度比较慢，导致用户线程在准备加载一个磁盘页到Buffer Pool时没有可用的缓存页，这时就会尝试看看LRU链表尾部有没有可以直接释放掉的未修改页面，如果没有的话会不得不将LRU链表尾部的一个脏页同步刷新到磁盘（和磁盘交互是很慢的，这会降低处理用户请求的速度）。这种刷新单个页面到磁盘中的刷新方式被称之为BUF_FLUSH_SINGLE_PAGE。

18.3 多个Buffer Pool实例

Buffer Pool本质是InnoDB向操作系统申请的一块连续的内存空间，在多线程环境下，访问Buffer Pool中的各种链表都需要加锁处理什么的，在Buffer Pool特别大而且多线程并发访问特别高的情况下，单一的Buffer Pool可能会影响请求的处理速度。

所以在Buffer Pool特别大的时候，我们可以把它们拆分成若干个小的Buffer Pool，每个Buffer Pool都称为一个实例，它们都是独立的，独立的去申请内存空间，独立的管理各种链表，独立的等等，所以在多线程并发访问时并不会相互影响，从而提高并发处理能力。我们可以在服务器启动的时候通过设置innodb_buffer_pool_instances的值来修改Buffer Pool实例的个数。

18.3.1 innodb_buffer_pool_chunk_size

每次当我们要重新调整Buffer Pool大小时，都需要重新向操作系统申请一块连续的内存空间，然后将旧的Buffer Pool中的内容复制到这一块新空间，这是极其耗时的。所以MySQL不再一次性为某个Buffer Pool实例向操作系统申请一大片连续的内存空间，而是以一个所谓的chunk为单位向操作系统申请空间。也就是说一个Buffer Pool实例其实是由若干个chunk组成的，一个chunk就代表一片连续的内存空间，里边儿包含了若干缓存页与其对应的控制块。

18.3.2 配置Buffer Pool时的注意事项

  1. innodb_buffer_pool_size必须是innodb_buffer_pool_chunk_size × innodb_buffer_pool_instances的倍数（这主要是想保证每一个Buffer Pool实例中包含的chunk数量相同）。
  2. 如果在服务器启动时，innodb_buffer_pool_chunk_size × innodb_buffer_pool_instances的值已经大于innodb_buffer_pool_size的值，那么innodb_buffer_pool_chunk_size的值会被服务器自动设置为innodb_buffer_pool_size/innodb_buffer_pool_instances的值。

18.4 查看Buffer Pool的状态信息

mysql> SHOW ENGINE INNODB STATUS\G

第19章 事务简介

在对某个页面进行读写访问时，都会先把这个页面加载到Buffer Pool中，之后如果修改了某个页面，也不会立即把修改同步到磁盘，而只是把这个修改了的页面加到Buffer Pool的flush链表中，在之后的某个时间点才会刷新到磁盘。

19.1 事务的概念

数据库把需要保证原子性、隔离性、一致性和持久性的一个或多个数据库操作称之为一个事务（英文名是：transaction）。

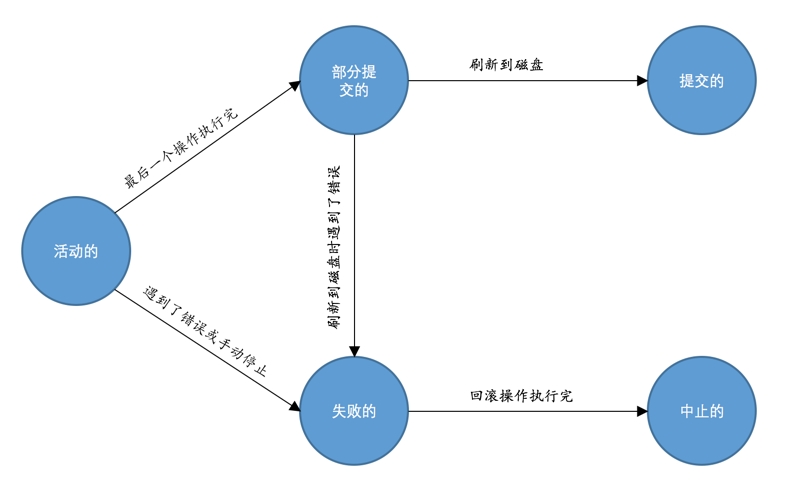

事务是一个抽象的概念，它其实对应着一个或多个数据库操作，数据库根据这些操作所执行的不同阶段把事务大致上划分成了这么几个状态：

  1. 活动的（active）
    事务对应的数据库操作正在执行过程中时，我们就说该事务处在活动的状态。
  2. 部分提交的（partially committed）
    当事务中的最后一个操作执行完成，但由于操作都在内存中执行，所造成的影响并没有刷新到磁盘时，我们就说该事务处在部分提交的状态。
  3. 失败的（failed）
    当事务处在活动的或者部分提交的状态时，可能遇到了某些错误（数据库自身的错误、操作系统错误或者直接断电等）而无法继续执行，或者人为的停止当前事务的执行，我们就说该事务处在失败的状态。
  4. 中止的（aborted）
    从而当前事务处在了失败的状态，要撤销失败事务对当前数据库造成的影响。我们把这个撤销的过程称之为回滚。当回滚操作执行完毕时，也就是数据库恢复到了执行事务之前的状态，我们就说该事务处在了中止的状态。
  5. 提交的（committed）
    当一个处在部分提交的状态的事务将修改过的数据都同步到磁盘上之后，我们就可以说该事务处在了提交的状态。

只有当事务处于提交的或者中止的状态时，一个事务的生命周期才算是结束了。

对于已经提交的事务来说，该事务对数据库所做的修改将永久生效，对于处于中止状态的事务，该事务对数据库所做的所有修改都会被回滚到没执行该事务之前的状态。

19.2 MySQL中事务的语法

19.2.1 开启事务

我们可以使用下面两种语句之一来开启一个事务：

  1. BEGIN [WORK];
    BEGIN语句代表开启一个事务，后边的单词WORK可有可无。开启事务后，就可以继续写若干条语句，这些语句都属于刚刚开启的这个事务。
  2. START TRANSACTION;
    START TRANSACTION语句和BEGIN语句有着相同的功效，都标志着开启一个事务，不过可以在START TRANSACTION语句后边跟随几个修饰符。
    • READ ONLY：标识当前事务是一个只读事务
    • READ WRITE：标识当前事务是一个读写事务，默认方式
    • WITH CONSISTENT SNAPSHOT：启动一致性读

19.2.2 提交事务

提交事务的语法为：COMMIT [WORK]，COMMIT语句就代表提交一个事务，后边的WORK可有可无。

19.2.3 手动中止事务

手动中止事务的语法为：ROLLBACK [WORK]，ROLLBACK语句就代表中止并回滚一个事务，后边的WORK可有可无类似的。

19.3 支持事务的存储引擎

MySQL中并不是所有存储引擎都支持事务的功能，目前只有InnoDB和NDB存储引擎支持（NDB存储引擎不是我们的重点），如果某个事务中包含了修改使用不支持事务的存储引擎的表，那么对该使用不支持事务的存储引擎的表所做的修改将无法进行回滚。

19.4 自动提交

MySQL中有一个系统变量autocommit：

mysql> SHOW VARIABLES LIKE 'autocommit';
+---------------+-------+
| Variable_name | Value |
+---------------+-------+
| autocommit    | ON    |
+---------------+-------+
1 row in set (0.01 sec)

可以看到它的默认值为ON，也就是说默认情况下，如果我们不显式的使用START TRANSACTION或者BEGIN语句开启一个事务，那么每一条语句都算是一个独立的事务，这种特性称之为事务的自动提交。

19.5 隐式提交

当我们使用START TRANSACTION或者BEGIN语句开启了一个事务，或者把系统变量autocommit的值设置为OFF时，事务就不会进行自动提交，但是如果我们输入了某些语句之后就会悄悄的提交掉，就像我们输入了COMMIT语句了一样，这种因为某些特殊的语句而导致事务提交的情况称为隐式提交，这些会导致事务隐式提交的语句包括：

  1. 定义或修改数据库对象的数据定义语言（Data definition language，缩写为：DDL）。
  2. 隐式使用或修改mysql数据库中的表
  3. 事务控制或关于锁定的语句
    当我们在一个事务还没提交或者回滚时就又使用START TRANSACTION或者BEGIN语句开启了另一个事务时，会隐式的提交上一个事。
  4. 加载数据的语句
    比如我们使用LOAD DATA语句来批量往数据库中导入数据时，也会隐式的提交前面语句所属的事务。
  5. 关于MySQL复制的一些语句
    使用START SLAVE、STOP SLAVE、RESET SLAVE、CHANGE MASTER TO等语句时也会隐式的提交前面语句所属的事务。
  6. 其它的一些语句
    使用ANALYZE TABLE、CACHE INDEX、CHECK TABLE、FLUSH、 LOAD INDEX INTO CACHE、OPTIMIZE TABLE、REPAIR TABLE、RESET等语句也会隐式的提交前面语句所属的事务。

19.6 保存点

如果你开启了一个事务，并且已经敲了很多语句，忽然发现上一条语句有点问题，你只好使用ROLLBACK语句来让数据库状态恢复到事务执行之前的样子，然后一切从头再来，总有一种一夜回到解放前的感觉。数据库提出了一个保存点（英文：savepoint）的概念，就是在事务对应的数据库语句中打几个点，我们在调用ROLLBACK语句时可以指定会滚到哪个点，而不是回到最初的原点。定义保存点的语法如下：

SAVEPOINT 保存点名称;

当我们想回滚到某个保存点时，可以使用下面这个语句（下面语句中的单词WORK和SAVEPOINT是可有可无的）：

ROLLBACK [WORK] TO [SAVEPOINT] 保存点名称;

如果我们想删除某个保存点，可以使用这个语句：

RELEASE SAVEPOINT 保存点名称;

第20章 说过的话就一定要办到-redo日志（上）

20.1 redo日志是什么

InnoDB存储引擎是以页为单位来管理存储空间的，进行的增删改查操作其实本质上都是在访问页面（包括读页面、写页面、创建新页面等操作）。在真正访问页面之前，需要把在磁盘上的页缓存到内存中的Buffer Pool之后才可以访问。但是事务的时候又有一个称之为持久性的特性，就是说对于一个已经提交的事务，在事务提交后即使系统发生了崩溃，这个事务对数据库中所做的更改也不能丢失。假设在事务提交后突然发生了某个故障，导致内存中的数据都失效了，那么这个已经提交了的事务对数据库中所做的更改也就跟着丢失了，这是我们所不能忍受的。那么如何保证这个持久性呢？

我们只是想让已经提交了的事务对数据库中数据所做的修改永久生效，即使后来系统崩溃，在重启后也能把这种修改恢复出来。所以我们其实没有必要在每次事务提交时就把该事务在内存中修改过的全部页面刷新到磁盘，只需要把修改了哪些东西记录一下就好，这样我们在事务提交时，把上述内容刷新到磁盘中，即使之后系统崩溃了，重启之后只要按照上述内容所记录的步骤重新更新一下数据页，那么该事务对数据库中所做的修改又可以被恢复出来，也就意味着满足持久性的要求。因为在系统奔溃重启时需要按照上述内容所记录的步骤重新更新数据页，所以上述内容也被称之为重做日志，英文名为redo log。

redo日志刷新到磁盘的好处如下：

  • redo日志占用的空间非常小
      存储表空间ID、页号、偏移量以及需要更新的值所需的存储空间是很小的。
  • redo日志是顺序写入磁盘的
      在执行事务的过程中，每执行一条语句，就可能产生若干条redo日志，这些日志是按照产生的顺序写入磁盘的，也就是使用顺序IO。

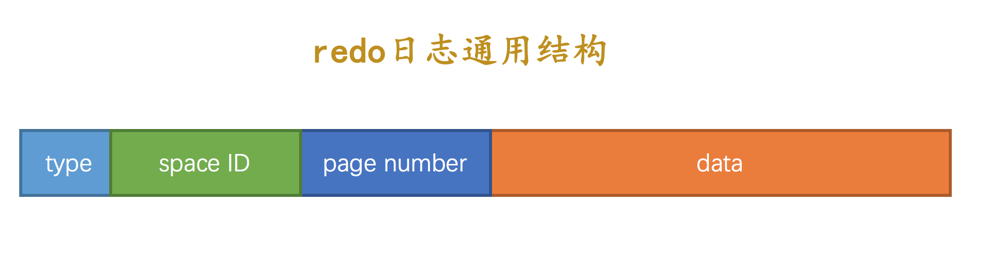

20.2 redo日志格式

redo日志本质上只是记录了一下事务对数据库做了哪些修改。 InnoDB针对事务对数据库的不同修改场景定义了多种类型的redo日志，但是绝大部分类型的redo日志都有下面这种通用的结构：

  1. type：该条redo日志的类型。
      在MySQL 5.7.21这个版本中，InnoDB一共为redo日志设计了53种不同的类型。
  2. space ID：表空间ID。
  3. page number：页号。
  4. data：该条redo日志的具体内容。

20.3 简单的redo日志类型

如果我们没有为某个表显式的定义主键，并且表中也没有定义Unique键，那么InnoDB会自动的为表添加一个称之为row_id的隐藏列作为主键。为这个row_id隐藏列赋值的方式如下：

  1. 服务器会在内存中维护一个全局变量，每当向某个包含隐藏的row_id列的表中插入一条记录时，就会把该变量的值当作新记录的row_id列的值，并且把该变量自增1。
  2. 每当这个变量的值为256的倍数时，就会将该变量的值刷新到系统表空间的页号为7的页面中一个称之为Max Row ID的属性处
  3. 当系统启动时，会将上面提到的Max Row ID属性加载到内存中，将该值加上256之后赋值给我们前面提到的全局变量

这个Max Row ID属性占用的存储空间是8个字节，当某个事务向某个包含row_id隐藏列的表插入一条记录，并且为该记录分配的row_id值为256的倍数时，就会向系统表空间页号为7的页面的相应偏移量处写入8个字节的值。但是我们要知道，这个写入实际上是在Buffer Pool中完成的，我们需要为这个页面的修改记录一条redo日志，以便在系统奔溃后能将已经提交的该事务对该页面所做的修改恢复出来。这种情况下redo日志中只需要记录一下在某个页面的某个偏移量处修改了几个字节的值，具体被修改的内容是什么就好了，InnoDB把这种极其简单的redo日志称之为物理日志，并且根据在页面中写入数据的多少划分了几种不同的redo日志类型：

  • MLOG_1BYTE（type字段对应的十进制数字为1）：表示在页面的某个偏移量处写入1个字节的redo日志类型。
  • MLOG_2BYTE（type字段对应的十进制数字为2）：表示在页面的某个偏移量处写入2个字节的redo日志类型。
  • MLOG_4BYTE（type字段对应的十进制数字为4）：表示在页面的某个偏移量处写入4个字节的redo日志类型。
  • MLOG_8BYTE（type字段对应的十进制数字为8）：表示在页面的某个偏移量处写入8个字节的redo日志类型。
  • MLOG_WRITE_STRING（type字段对应的十进制数字为30）：表示在页面的某个偏移量处写入一串数据。

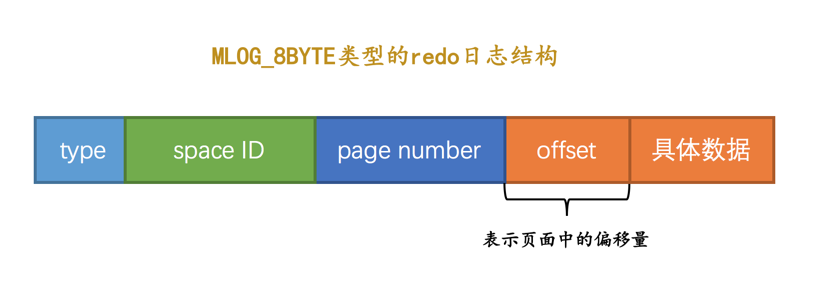

上面提到的Max Row ID属性实际占用8个字节的存储空间，MLOG_8BYTE的redo日志结构如下所示：

其余MLOG_1BYTE、MLOG_2BYTE、MLOG_4BYTE类型的redo日志结构和MLOG_8BYTE的类似，只不过具体数据中包含对应个字节的数据罢了。MLOG_WRITE_STRING类型的redo日志表示写入一串数据，但是因为不能确定写入的具体数据占用多少字节，所以需要在日志结构中添加一个len字段。

20.4 复杂一些的redo日志类型

有时候执行一条语句会修改非常多的页面，包括系统数据页面和用户数据页面（用户数据指的就是聚簇索引和二级索引对应的B+树）。以一条INSERT语句为例，它除了要向B+树的页面中插入数据，也可能更新系统数据Max Row ID的值，不过对于我们用户来说，平时更关心的是语句对B+树所做更新：

  • 表中包含多少个索引，一条INSERT语句就可能更新多少棵B+树。
  • 针对某一棵B+树来说，既可能更新叶子节点页面，也可能更新内节点页面，也可能创建新的页面（在该记录插入的叶子节点的剩余空间比较少，不足以存放该记录时，会进行页面的分裂，在内节点页面中添加目录项记录）。

在语句执行过程中，INSERT语句对所有页面的修改都得保存到redo日志中去。这句话说的比较轻巧，做起来可就比较麻烦了，一个数据页中除了存储实际的记录之后，还有什么File Header、Page Header、Page Directory等等部分（在介绍数据页的章节有详细讲解），所以每往叶子节点代表的数据页里插入一条记录时，还有其他很多地方会跟着更新，比如说：

  1. 可能更新Page Directory中的槽信息。
  2. Page Header中的各种页面统计信息，比如PAGE_N_DIR_SLOTS表示的槽数量可能会更改，PAGE_HEAP_TOP代表的还未使用的空间最小地址可能会更改，PAGE_N_HEAP代表的本页面中的记录数量可能会更改，等等，各种信息都可能会被修改。
  3. 我们知道在数据页里的记录是按照索引列从小到大的顺序组成一个单向链表的，每插入一条记录，还需要更新上一条记录的记录头信息中的next_record属性来维护这个单向链表。

    把一条记录插入到一个页面时需要更改的地方非常多。这时我们如果使用上面介绍的简单的物理redo日志来记录这些修改时，可以有两种解决方案：

方案一：在每个修改的地方都记录一条redo日志。
  有多少数据修改，就写多少条物理redo日志。这样子记录redo日志的缺点是显而易见的，因为被修改的地方是在太多了，可能记录的redo日志占用的空间都比整个页面占用的空间都多了。

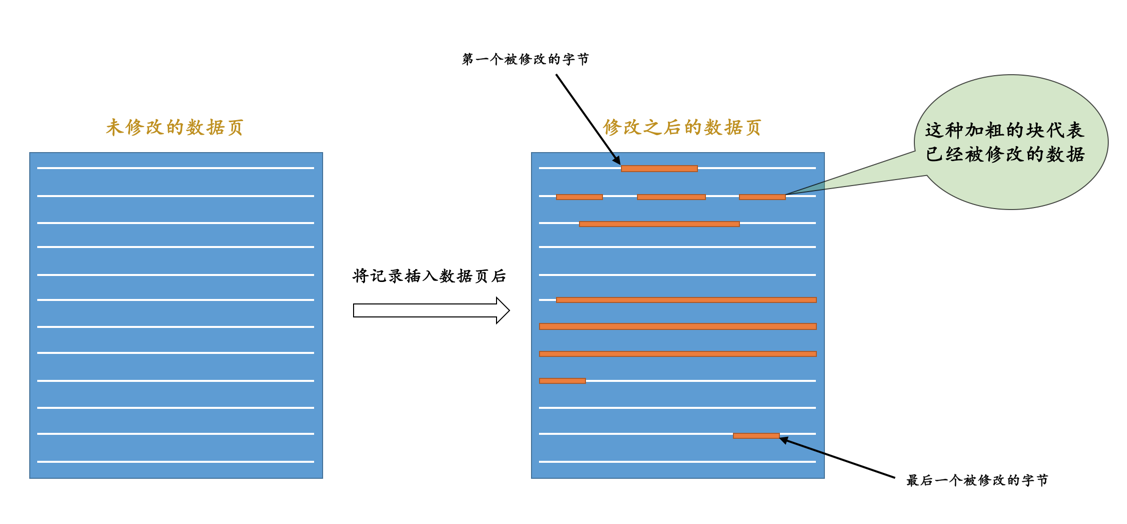

方案二：将整个页面的第一个被修改的字节到最后一个修改的字节之间所有的数据当成是一条物理redo日志中的具体数据。从图中也可以看出来，第一个被修改的字节到最后一个修改的字节之间仍然有许多没有修改过的数据，我们把这些没有修改的数据也加入到redo日志中去太浪费了。

正因为上述两种使用物理redo日志的方式来记录某个页面中做了哪些修改比较浪费，InnoDB提出了一些新的redo日志类型，比如：

  • MLOG_REC_INSERT（对应的十进制数字为9）：表示插入一条使用非紧凑行格式的记录时的redo日志类型。
  • MLOG_COMP_REC_INSERT（对应的十进制数字为38）：表示插入一条使用紧凑行格式的记录时的redo日志类型。
  • MLOG_COMP_PAGE_CREATE（type字段对应的十进制数字为58）：表示创建一个存储紧凑行格式记录的页面的redo日志类型。
  • MLOG_COMP_REC_DELETE（type字段对应的十进制数字为42）：表示删除一条使用紧凑行格式记录的redo日志类型。
  • MLOG_COMP_LIST_START_DELETE（type字段对应的十进制数字为44）：表示从某条给定记录开始删除页面中的一系列使用紧凑行格式记录的redo日志类型。
  • MLOG_COMP_LIST_END_DELETE（type字段对应的十进制数字为43）：与MLOG_COMP_LIST_START_DELETE类型的redo日志呼应，表示删除一系列记录直到MLOG_COMP_LIST_END_DELETE类型的redo日志对应的记录为止。
  • MLOG_ZIP_PAGE_COMPRESS（type字段对应的十进制数字为51）：表示压缩一个数据页的redo日志类型。

这些类型的redo日志既包含物理层面的意思，也包含逻辑层面的意思，具体指：
物理层面看，这些日志都指明了对哪个表空间的哪个页进行了修改。
逻辑层面看，在系统奔溃重启时，并不能直接根据这些日志里的记载，将页面内的某个偏移量处恢复成某个数据，而是需要调用一些事先准备好的函数，执行完这些函数后才可以将页面恢复成系统奔溃前的样子。

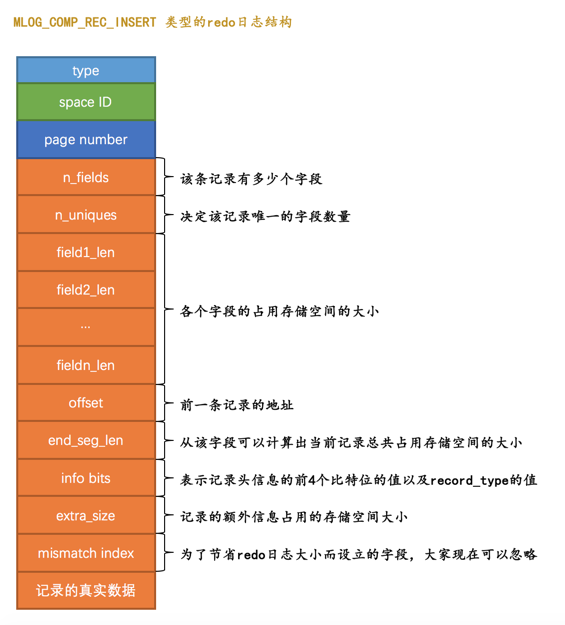

我们以类型为MLOG_COMP_REC_INSERT这个代表插入一条使用紧凑行格式的记录时的redo日志为例来理解一下我们上面所说的物理层面和逻辑层面到底是什么意思。

n_uniques的值为主键的列数，对于其他二级索引来说，该值为索引列数+主键列数。

20.5 Mini-Transaction

20.5.1 以组的形式写入redo日志

语句在执行过程中可能修改若干个页面。比如我们前面说的一条INSERT语句可能修改系统表空间页号为7的页面的Max Row ID属性，还会更新聚簇索引和二级索引对应B+树中的页面。由于对这些页面的更改都发生在Buffer Pool中，所以在修改完页面之后，需要记录一下相应的redo日志。在执行语句的过程中产生的redo日志被InnoDB划分成了若干个不可分割的组，比如：

  1. 更新Max Row ID属性时产生的redo日志是不可分割的。
  2. 向聚簇索引对应B+树的页面中插入一条记录时产生的redo日志是不可分割的。
  3. 向某个二级索引对应B+树的页面中插入一条记录时产生的redo日志是不可分割的。
  4. 还有其他的一些对页面的访问操作时产生的redo日志是不可分割的。

我们以向某个索引对应的B+树插入一条记录为例，在向B+树中插入这条记录之前，需要先定位到这条记录应该被插入到哪个叶子节点代表的数据页中，定位到具体的数据页之后，有两种可能的情况：

情况一：该数据页的剩余的空闲空间充足，足够容纳这一条待插入记录，那么事情很简单，直接把记录插入到这个数据页中，记录一条类型为MLOG_COMP_REC_INSERT的redo日志就好了，我们把这种情况称之为乐观插入。
情况二：该数据页剩余的空闲空间不足，那么事情就悲剧了，我们前面说过，遇到这种情况要进行所谓的页分裂操作，也就是新建一个叶子节点，然后把原先数据页中的一部分记录复制到这个新的数据页中，然后再把记录插入进去，把这个叶子节点插入到叶子节点链表中，最后还要在内节点中添加一条目录项记录指向这个新创建的页面。很显然，这个过程要对多个页面进行修改，也就意味着会产生多条redo日志，我们把这种情况称之为悲观插入。

InnoDB认为向某个索引对应的B+树中插入一条记录的这个过程必须是原子的，不能说插了一半之后就停止了。比方说在悲观插入过程中，新的页面已经分配好了，数据也复制过去了，新的记录也插入到页面中了，可是没有向内节点中插入一条目录项记录，这个插入过程就是不完整的，这样会形成一棵不正确的B+树。我们知道redo日志是为了在系统奔溃重启时恢复崩溃前的状态，如果在悲观插入的过程中只记录了一部分redo日志，那么在系统奔溃重启时会将索引对应的B+树恢复成一种不正确的状态，这是InnoDB所不能忍受的。所以他们规定在执行这些需要保证原子性的操作时必须以组的形式来记录的redo日志，在进行系统奔溃重启恢复时，针对某个组中的redo日志，要么把全部的日志都恢复掉，要么一条也不恢复。怎么做到的呢？这得分情况讨论：

  1. 有的需要保证原子性的操作会生成多条redo日志，比如向某个索引对应的B+树中进行一次悲观插入就需要生成许多条redo日志。

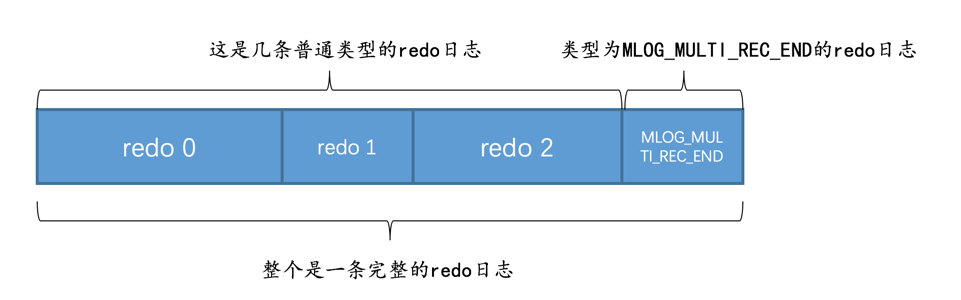

    就是在该组中的最后一条redo日志后边加上一条特殊类型的redo日志，该类型名称为MLOG_MULTI_REC_END，type字段对应的十进制数字为31，该类型的redo日志结构很简单，只有一个type字段。只有当解析到类型为MLOG_MULTI_REC_END的redo日志，才认为解析到了一组完整的redo日志，才会进行恢复。否则的话直接放弃前面解析到的redo日志。type字段的第一个比特位为1，代表该需要保证原子性的操作只产生了单一的一条redo日志，否则表示该需要保证原子性的操作产生了一系列的redo日志。

  2. 有的需要保证原子性的操作只生成一条redo日志，比如更新Max Row ID属性的操作就只会生成一条redo日志。

20.5.2 Mini-Transaction的概念

MySQL把对底层页面中的一次原子访问的过程称之为一个Mini-Transaction，简称mtr，比如上面所说的修改一次Max Row ID的值算是一个Mini-Transaction，向某个索引对应的B+树中插入一条记录的过程也算是一个Mini-Transaction。通过上面的叙述我们也知道，一个所谓的mtr可以包含一组redo日志，在进行奔溃恢复时这一组redo日志作为一个不可分割的整体。

一个事务可以包含若干条语句，每一条语句其实是由若干个mtr组成，每一个mtr又可以包含若干条redo日志。

20.6 redo日志的写入过程

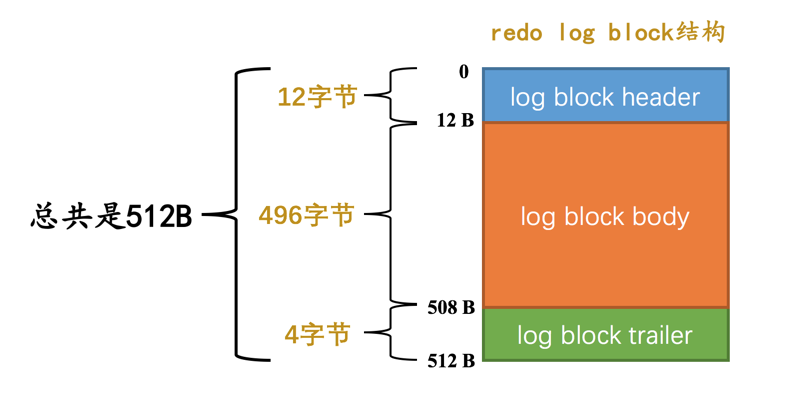

20.6.1 redo log block

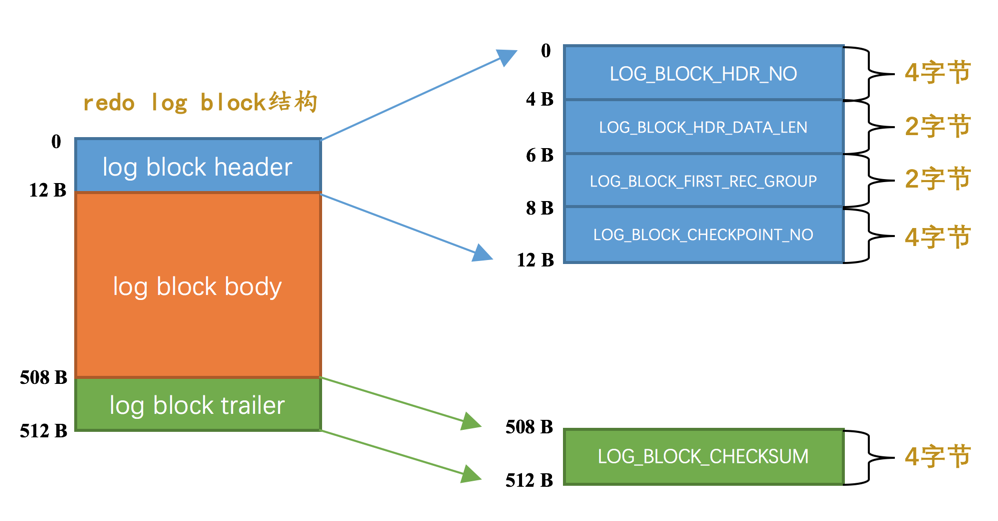

通过mtr生成的redo日志都放在了大小为512字节的页中。为了和我们前面提到的表空间中的页做区别，我们这里把用来存储redo日志的页称为block。一个redo log block的示意图如下：

真正的redo日志都是存储到占用496字节大小的log block body中，图中的log block header和log block trailer存储的是一些管理信息。

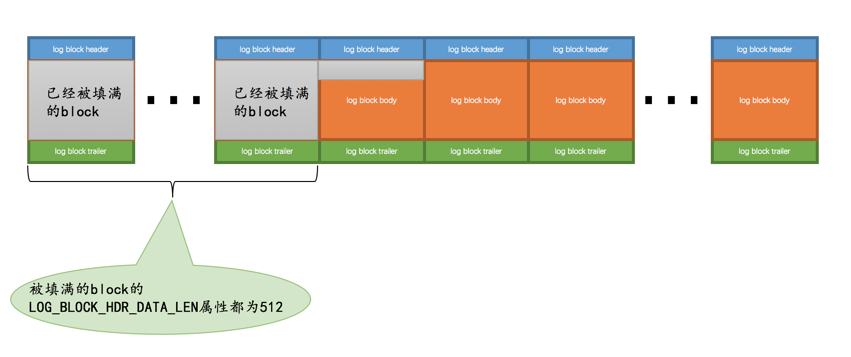

  • LOG_BLOCK_HDR_NO：每一个block都有一个大于0的唯一标号，本属性就表示该标号值。
  • LOG_BLOCK_HDR_DATA_LEN：表示block中已经使用了多少字节，初始值为12（因为log block body从第12个字节处开始）。随着往block中写入的redo日志越来也多，本属性值也跟着增长。如果log block body已经被全部写满，那么本属性的值被设置为512。
  • LOG_BLOCK_FIRST_REC_GROUP：一条redo日志也可以称之为一条redo日志记录（redo log record），一个mtr会生产多条redo日志记录，这些redo日志记录被称之为一个redo日志记录组（redo log record group）。LOG_BLOCK_FIRST_REC_GROUP就代表该block中第一个mtr生成的redo日志记录组的偏移量（其实也就是这个block里第一个mtr生成的第一条redo日志的偏移量）。
  • LOG_BLOCK_CHECKPOINT_NO：表示所谓的checkpoint的序号
  • LOG_BLOCK_CHECKSUM：表示block的校验值，用于正确性校验。

20.6.2 redo日志缓冲区

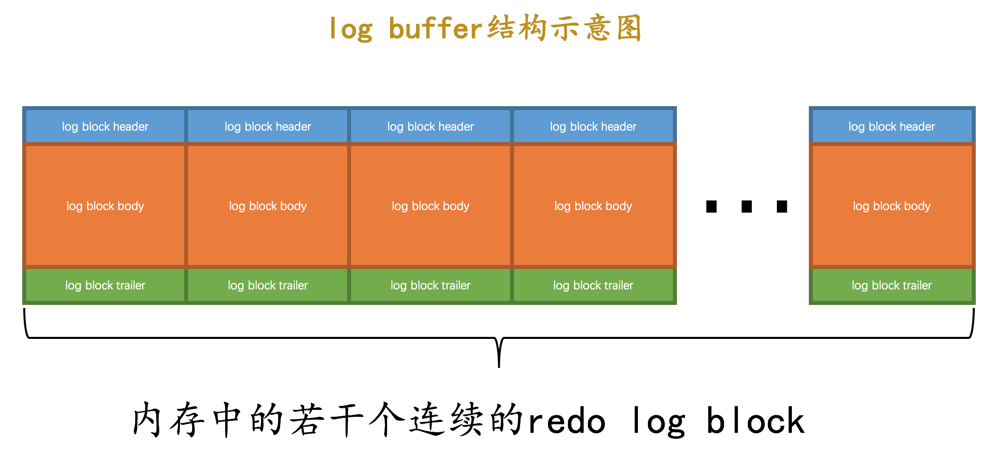

写入redo日志时也不能直接直接写到磁盘上，实际上在服务器启动时就向操作系统申请了一大片称之为redo log buffer的连续内存空间，翻译成中文就是redo日志缓冲区，我们也可以简称为log buffer。这片内存空间被划分成若干个连续的redo log block，就像这样：

可以通过启动参数innodb_log_buffer_size来指定log buffer的大小，在MySQL 5.7.21这个版本中，该启动参数的默认值为16MB。

20.6.3 redo日志写入log buffer

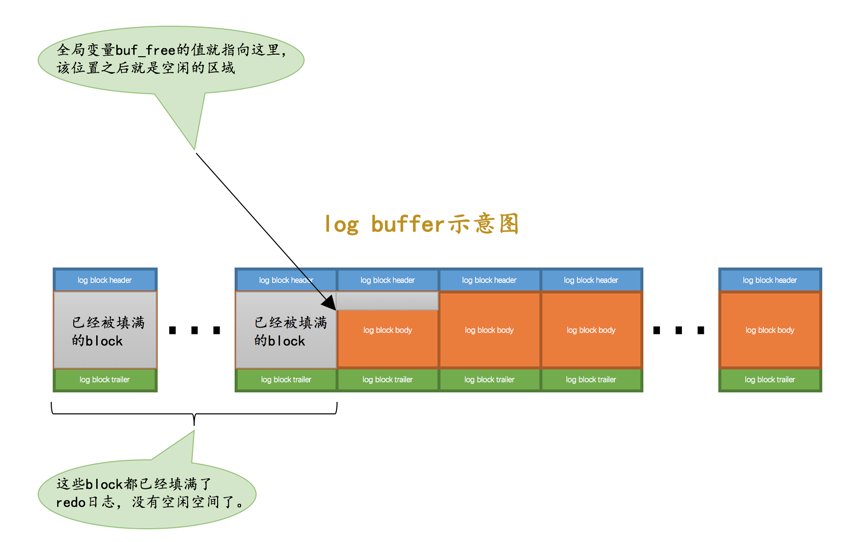

向log buffer中写入redo日志的过程是顺序的，也就是先往前面的block中写，当该block的空闲空间用完之后再往下一个block中写。当我们想往log buffer中写入redo日志时，第一个遇到的问题就是应该写在哪个block的哪个偏移量处，InnoDB提供了一个称之为buf_free的全局变量，该变量指明后续写入的redo日志应该写入到log buffer中的哪个位置，如图所示：

一个mtr执行过程中可能产生若干条redo日志，这些redo日志是一个不可分割的组，所以其实并不是每生成一条redo日志，就将其插入到log buffer中，而是每个mtr运行过程中产生的日志先暂时存到一个地方，当该mtr结束的时候，将过程中产生的一组redo日志再全部复制到log buffer中。

第21章 redo日志（下）

21.1 redo日志文件

21.1.1 redo日志刷盘时机

mtr运行过程中产生的一组redo日志在mtr结束时会被复制到log buffer中，在一些情况下它们会被刷新到磁盘里，比如：

  • log buffer空间不足时
      log buffer的大小是有限的（通过系统变量innodb_log_buffer_size指定），如果不停的往这个有限大小的log buffer里塞入日志，很快它就会被填满。设计InnoDB的大佬认为如果当前写入log buffer的redo日志量已经占满了log buffer总容量的大约一半左右，就需要把这些日志刷新到磁盘上。
  • 事务提交时
      我们前面说过之所以使用redo日志主要是因为它占用的空间少，还是顺序写，在事务提交时可以不把修改过的Buffer Pool页面刷新到磁盘，但是为了保证持久性，必须要把修改这些页面对应的redo日志刷新到磁盘。
  • 后台线程不停的刷刷刷
      后台有一个线程，大约每秒都会刷新一次log buffer中的redo日志到磁盘。
  • 正常关闭服务器时
  • 做checkpoint时

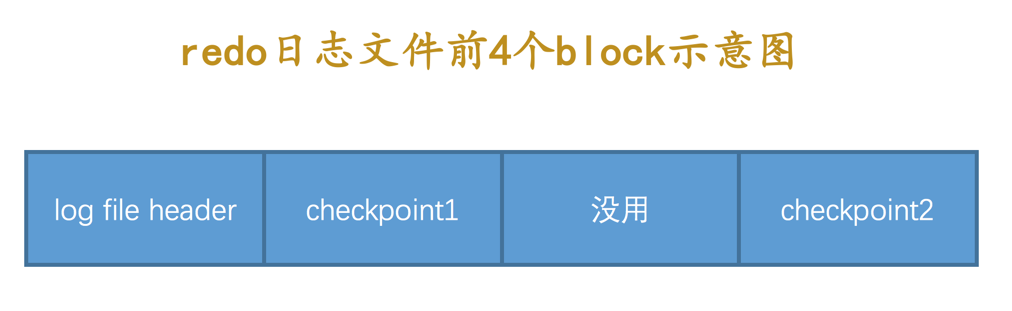

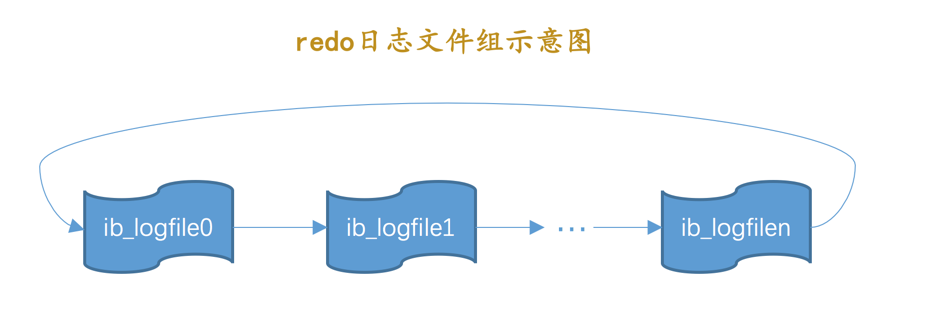

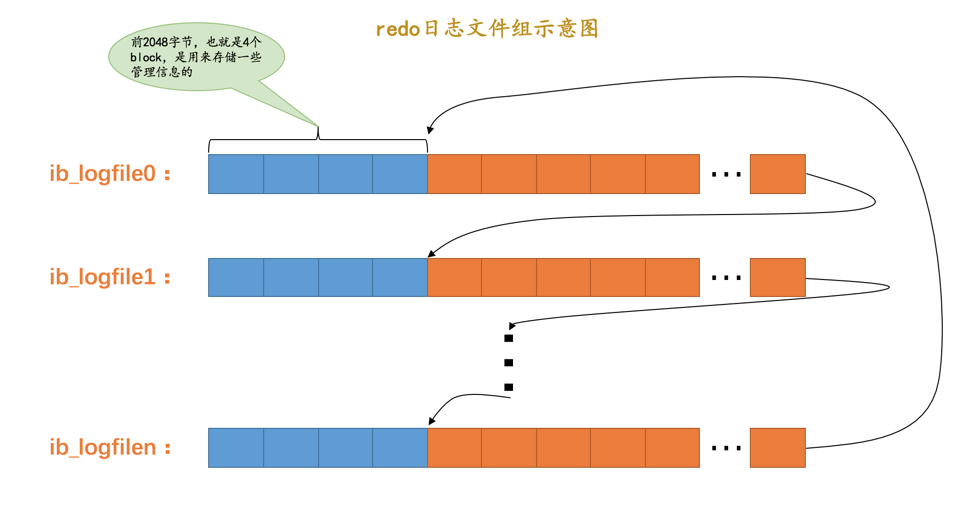

21.1.2 redo日志文件组

MySQL的数据目录（使用==SHOW VARIABLES LIKE 'datadir'==查看）下默认有两个名为ib_logfile0和ib_logfile1的文件，log buffer中的日志默认情况下就是刷新到这两个磁盘文件中。如果我们对默认的redo日志文件不满意，可以通过下面几个启动参数来调节：

  • innodb_log_group_home_dir
      该参数指定了redo日志文件所在的目录，默认值就是当前的数据目录。
  • innodb_log_file_size
      该参数指定了每个redo日志文件的大小，在MySQL 5.7.21这个版本中的默认值为48MB，
  • innodb_log_files_in_group
      该参数指定redo日志文件的个数，默认值为2，最大值为100。

磁盘上的redo日志文件不只一个，而是以一个日志文件组的形式出现的。这些文件以ib_logfile[数字]（数字可以是0、1、2...）的形式进行命名。在将redo日志写入日志文件组时，是从ib_logfile0开始写，如果ib_logfile0写满了，就接着ib_logfile1写，同理，ib_logfile1写满了就去写ib_logfile2，依此类推。如果写到最后一个文件该咋办？那就重新转到ib_logfile0继续写，所以整个过程如下图所示：

21.1.3 redo日志文件格式

log buffer本质上是一片连续的内存空间，被划分成了若干个512字节大小的block。将log buffer中的redo日志刷新到磁盘的本质就是把block的镜像写入日志文件中，所以redo日志文件其实也是由若干个512字节大小的block组成。都是由两部分组成：

  • 前2048个字节，也就是前4个block是用来存储一些管理信息的。
  • 从第2048字节往后是用来存储log buffer中的block镜像的。

而其中前4个特殊block如下

  1. log file header：描述该redo日志文件的一些整体属性
属性名 长度（单位：字节） 描述
LOG_HEADER_FORMAT 4 redo日志的版本，在MySQL 5.7.21中该值永远为1
LOG_HEADER_PAD1 4 做字节填充用的，没什么实际意义
LOG_HEADER_START_LSN 8 标记本redo日志文件开始的LSN值，也就是文件偏移量为2048字节初对应的LSN值
LOG_HEADER_CREATOR 32 一个字符串，标记本redo日志文件的创建者是谁。正常运行时该值为MySQL的版本号，比如："MySQL 5.7.21"，使用mysqlbackup命令创建的redo日志文件的该值为"ibbackup"和创建时间。
LOG_BLOCK_CHECKSUM 4 本block的校验值，所有block都有
  1. checkpoint1：记录关于checkpoint的一些属性，看一下它的结构：
属性名 长度（单位：字节） 描述
LOG_CHECKPOINT_NO 8 服务器做checkpoint的编号，每做一次checkpoint，该值就加1。
LOG_CHECKPOINT_LSN 8 服务器做checkpoint结束时对应的LSN值，系统奔溃恢复时将从该值开始。
LOG_CHECKPOINT_OFFSET 8 上个属性中的LSN值在redo日志文件组中的偏移量
LOG_CHECKPOINT_LOG_BUF_SIZE 8 服务器在做checkpoint操作时对应的log buffer的大小
LOG_BLOCK_CHECKSUM 4 本block的校验值，所有block都有

21.2 Log Sequeue Number

InnoDB为记录已经写入的redo日志量，设计了一个称之为Log Sequeue Number的全局变量，翻译过来就是：日志序列号，简称lsn。InnoDB规定初始的lsn值为8704（也就是一条redo日志也没写入时，lsn的值为8704）。

每一组由mtr生成的redo日志都有一个唯一的LSN值与其对应，LSN值越小，说明redo日志产生的越早。

21.2.1 flushed_to_disk_lsn

redo日志是首先写到log buffer中，之后才会被刷新到磁盘上的redo日志文件。所以InnoDB提出了一个称之为buf_next_to_write的全局变量，标记当前log buffer中已经有哪些日志被刷新到磁盘中了。

InnoDB提出了一个表示刷新到磁盘中的redo日志量的全局变量，称之为flushed_to_disk_lsn。系统第一次启动时，该变量的值和初始的lsn值是相同的，都是8704。随着系统的运行，redo日志被不断写入log buffer，但是并不会立即刷新到磁盘，lsn的值就和flushed_to_disk_lsn的值拉开了差距。如果两者的值相同时，说明log buffer中的所有redo日志都已经刷新到磁盘中了。

21.2.2 lsn值和redo日志文件偏移量的对应关系

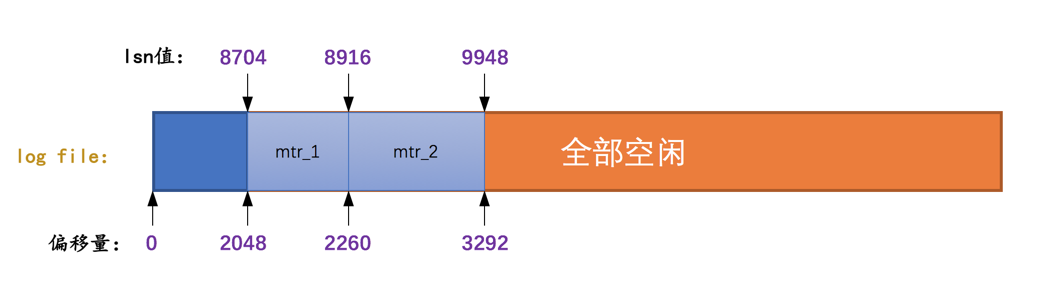

因为lsn的值是代表系统写入的redo日志量的一个总和，一个mtr中产生多少日志，lsn的值就增加多少（当然有时候要加上log block header和log block trailer的大小），这样mtr产生的日志写到磁盘中时，很容易计算某一个lsn值在redo日志文件组中的偏移量，如图：

21.2.3 flush链表中的LSN

一个mtr代表一次对底层页面的原子访问，在访问过程中可能会产生一组不可分割的redo日志，在mtr结束时，会把这一组redo日志写入到log buffer中。除此之外，在mtr结束时还有一件非常重要的事情要做，就是把在mtr执行过程中可能修改过的页面加入到Buffer Pool的flush链表。

当第一次修改某个缓存在Buffer Pool中的页面时，就会把这个页面对应的控制块插入到flush链表的头部，之后再修改该页面时由于它已经在flush链表中了，就不再次插入了。也就是说flush链表中的脏页是按照页面的第一次修改时间从大到小进行排序的。在这个过程中会在缓存页对应的控制块中记录两个关于页面何时修改的属性：

  • oldest_modification：如果某个页面被加载到Buffer Pool后进行第一次修改，那么就将修改该页面的mtr开始时对应的lsn值写入这个属性。
  • newest_modification：每修改一次页面，都会将修改该页面的mtr结束时对应的lsn值写入这个属性。也就是说该属性表示页面最近一次修改后对应的系统lsn值。

假设mtr_1执行过程中修改了页a，那么在mtr_1执行结束时，就会将页a对应的控制块加入到flush链表的头部。并且将mtr_1开始时对应的lsn写入页a对应的控制块的oldest_modification属性中，把mtr_1结束时对应的lsn写入页a对应的控制块的newest_modification属性中。

总结一下上面说的，就是：flush链表中的脏页按照修改发生的时间顺序进行排序，也就是按照oldest_modification代表的LSN值进行排序，被多次更新的页面不会重复插入到flush链表中，但是会更新newest_modification属性的值。

21.2.4 checkpoint

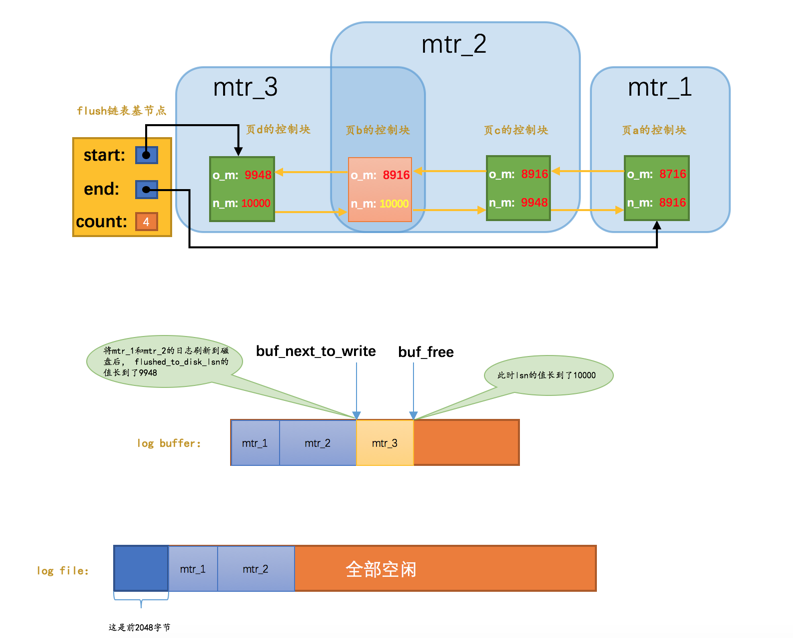

我们的redo日志文件组容量是有限的，我们不得不选择循环使用redo日志文件组中的文件，但是这会造成最后写的redo日志与最开始写的redo日志追尾，这时应该想到：redo日志只是为了系统奔溃后恢复脏页用的，如果对应的脏页已经刷新到了磁盘，也就是说即使现在系统奔溃，那么在重启后也用不着使用redo日志恢复该页面了，所以该redo日志也就没有存在的必要了，那么它占用的磁盘空间就可以被后续的redo日志所重用。也就是说：判断某些redo日志占用的磁盘空间是否可以覆盖的依据就是它对应的脏页是否已经刷新到磁盘里。我们看一下前面一直介绍的那个例子：

虽然mtr_1和mtr_2生成的redo日志都已经被写到了磁盘上，但是它们修改的脏页仍然留在Buffer Pool中，所以它们生成的redo日志在磁盘上的空间是不可以被覆盖的。之后随着系统的运行，如果页a被刷新到了磁盘，那么它对应的控制块就会从flush链表中移除。

这样mtr_1生成的redo日志就没有用了，它们占用的磁盘空间就可以被覆盖掉了。设计InnoDB的大佬提出了一个全局变量checkpoint_lsn来代表当前系统中可以被覆盖的redo日志总量是多少，这个变量初始值也是8704。

比方说现在页a被刷新到了磁盘，mtr_1生成的redo日志就可以被覆盖了，所以我们可以进行一个增加checkpoint_lsn的操作，我们把这个过程称之为做一次checkpoint。做一次checkpoint其实可以分为两个步骤：

步骤一：计算一下当前系统中可以被覆盖的redo日志对应的lsn值最大是多少。
  redo日志可以被覆盖，意味着它对应的脏页被刷到了磁盘，只要我们计算出当前系统中被最早修改的脏页对应的oldest_modification值，那凡是在系统lsn值小于该节点的oldest_modification值时产生的redo日志都是可以被覆盖掉的，我们就把该脏页的oldest_modification赋值给checkpoint_lsn。

比方说当前系统中页a已经被刷新到磁盘，那么flush链表的尾节点就是页c，该节点就是当前系统中最早修改的脏页了，它的oldest_modification值为8916，我们就把8916赋值给checkpoint_lsn（也就是说在redo日志对应的lsn值小于8916时就可以被覆盖掉）。

步骤二：将checkpoint_lsn和对应的redo日志文件组偏移量以及此次checkpint的编号写到日志文件的管理信息（就是checkpoint1或者checkpoint2）中。
  InnoDB维护了一个目前系统做了多少次checkpoint的变量checkpoint_no，每做一次checkpoint，该变量的值就加1。我们前面说过计算一个lsn值对应的redo日志文件组偏移量是很容易的，所以可以计算得到该checkpoint_lsn在redo日志文件组中对应的偏移量checkpoint_offset，然后把这三个值都写到redo日志文件组的管理信息中。
  每一个redo日志文件都有2048个字节的管理信息，但是上述关于checkpoint的信息只会被写到日志文件组的第一个日志文件的管理信息中。InnoDB规定，当checkpoint_no的值是偶数时，就写到checkpoint1中，是奇数时，就写到checkpoint2中。

21.2.5 批量从flush链表中刷出脏页

如果当前系统修改页面的操作十分频繁，这样就导致写日志操作十分频繁，系统lsn值增长过快。如果后台的刷脏操作不能将脏页刷出，那么系统无法及时做checkpoint，可能就需要用户线程同步的从flush链表中把那些最早修改的脏页（oldest_modification最小的脏页）刷新到磁盘，这样这些脏页对应的redo日志就没用了，然后就可以去做checkpoint了。

21.2.6 查看系统中的各种LSN值

我们可以使用SHOW ENGINE INNODB STATUS命令查看当前InnoDB存储引擎中的各种LSN值的情况，比如：

mysql> SHOW ENGINE INNODB STATUS\G

(...省略前面的许多状态)
LOG
---
Log sequence number 124476971
Log flushed up to   124099769
Pages flushed up to 124052503
Last checkpoint at  124052494
0 pending log flushes, 0 pending chkp writes
24 log i/o's done, 2.00 log i/o's/second
----------------------
(...省略后边的许多状态)
  1. Log sequence number：代表系统中的lsn值，也就是当前系统已经写入的redo日志量，包括写入log buffer中的日志。
  2. Log flushed up to：代表flushed_to_disk_lsn的值，也就是当前系统已经写入磁盘的redo日志量。
  3. Pages flushed up to：代表flush链表中被最早修改的那个页面对应的oldest_modification属性值。
  4. Last checkpoint at：当前系统的checkpoint_lsn值。

21.3 innodb_flush_log_at_trx_commit的用法

为了保证事务的持久性，用户线程在事务提交时需要将该事务执行过程中产生的所有redo日志都刷新到磁盘上。如果对事务的持久性要求不是那么强烈的话，可以选择修改一个称为innodb_flush_log_at_trx_commit的系统变量的值，该变量有3个可选的值：

0：当该系统变量值为0时，表示在事务提交时不立即向磁盘中同步redo日志，这个任务是交给后台线程做的。
  这样很明显会加快请求处理速度，但是如果事务提交后服务器挂了，后台线程没有及时将redo日志刷新到磁盘，那么该事务对页面的修改会丢失。
1：当该系统变量值为1时，表示在事务提交时需要将redo日志同步到磁盘，可以保证事务的持久性。1也是innodb_flush_log_at_trx_commit的默认值。
2：当该系统变量值为2时，表示在事务提交时需要将redo日志写到操作系统的缓冲区中，但并不需要保证将日志真正的刷新到磁盘。
  这种情况下如果数据库挂了，操作系统没挂的话，事务的持久性还是可以保证的，但是操作系统也挂了的话，那就不能保证持久性了。

21.4 崩溃恢复

21.4.1 确定恢复的起点

checkpoint_lsn之前的redo日志都可以被覆盖，也就是说这些redo日志对应的脏页都已经被刷新到磁盘中了，既然它们已经被刷盘，我们就没必要恢复它们了。对于checkpoint_lsn之后的redo日志，它们对应的脏页可能没被刷盘，也可能被刷盘了，我们不能确定，所以需要从checkpoint_lsn开始读取redo日志来恢复页面。

当然，redo日志文件组的第一个文件的管理信息中有两个block都存储了checkpoint_lsn的信息，我们当然是要选取最近发生的那次checkpoint的信息。衡量checkpoint发生时间早晚的信息就是所谓的checkpoint_no，我们只要把checkpoint1和checkpoint2这两个block中的checkpoint_no值读出来比一下大小，哪个的checkpoint_no值更大，说明哪个block存储的就是最近的一次checkpoint信息。这样我们就能拿到最近发生的checkpoint对应的checkpoint_lsn值以及它在redo日志文件组中的偏移量checkpoint_offset。

21.4.2 确定恢复的终点

在写redo日志的时候都是顺序写的，写满了一个block之后会再往下一个block中写：

普通block的log block header部分有一个称之为LOG_BLOCK_HDR_DATA_LEN的属性，该属性值记录了当前block里使用了多少字节的空间。对于被填满的block来说，该值永远为512。如果该属性的值不为512，那么就是它了，它就是此次奔溃恢复中需要扫描的最后一个block。

21.4.3 怎么恢复

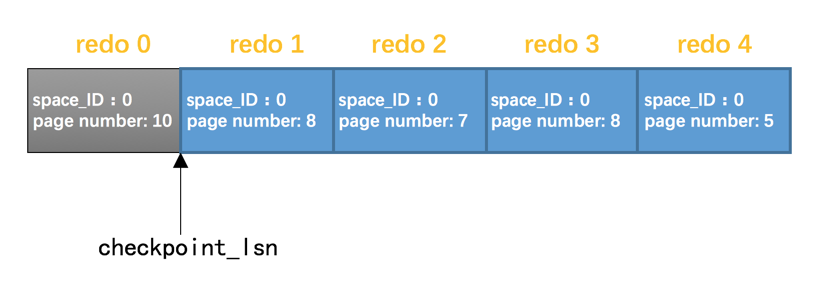

假设现在的redo日志文件中有5条redo日志，如图：

由于redo 0在checkpoint_lsn后边，恢复时可以不管它。我们现在可以按照redo日志的顺序依次扫描checkpoint_lsn之后的各条redo日志，按照日志中记载的内容将对应的页面恢复出来。这样没什么问题，不过InnoDB还是想了一些办法加快这个恢复的过程：

  • 使用哈希表

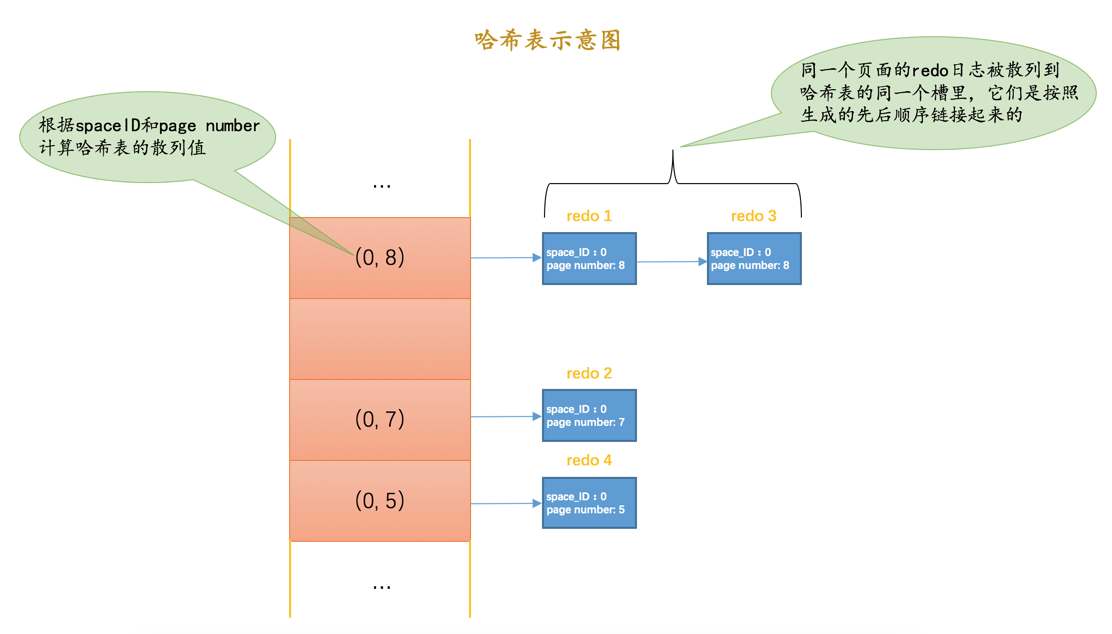

    根据redo日志的space ID和page number属性计算出散列值，把space ID和page number相同的redo日志放到哈希表的同一个槽里，如果有多个space ID和page number都相同的redo日志，那么它们之间使用链表连接起来，按照生成的先后顺序链接起来的，如下图

    之后就可以遍历哈希表，因为对同一个页面进行修改的redo日志都放在了一个槽里，所以可以一次性将一个页面修复好（避免了很多读取页面的随机IO），这样可以加快恢复速度。另外需要注意一点的是，同一个页面的redo日志是按照生成时间顺序进行排序的，所以恢复的时候也是按照这个顺序进行恢复。

  • 跳过已经刷新到磁盘的页面
    checkpoint_lsn之前的redo日志对应的脏页确定都已经刷到磁盘了，但是checkpoint_lsn之后的redo日志我们不能确定是否已经刷到磁盘，主要是因为在最近做的一次checkpoint后，可能后台线程又不断的从LRU链表和flush链表中将一些脏页刷出Buffer Pool。这些在checkpoint_lsn之后的redo日志，如果它们对应的脏页在奔溃发生时已经刷新到磁盘，那在恢复时也就没有必要根据redo日志的内容修改该页面了。
    在File Header里有一个称之为FIL_PAGE_LSN的属性，该属性记载了最近一次修改页面时对应的lsn值（其实就是页面控制块中的newest_modification值）。如果在做了某次checkpoint之后有脏页被刷新到磁盘中，那么该页对应的FIL_PAGE_LSN代表的lsn值肯定大于checkpoint_lsn的值，凡是符合这种情况的页面就不需要重复执行lsn值小于FIL_PAGE_LSN的redo日志了，所以更进一步提升了奔溃恢复的速度。

21.5 LOG_BLOCK_HDR_NO是如何计算的

对于实际存储redo日志的普通的log block来说，在log block header处有一个称之为LOG_BLOCK_HDR_NO的属性，我们说这个属性代表一个唯一的标号。这个属性是初次使用该block时分配的，跟当时的系统lsn值有关。使用下面的公式计算该block的LOG_BLOCK_HDR_NO值：

((lsn / 512) & 0x3FFFFFFFUL) + 1

0x3FFFFFFFUL对应的二进制数的前2位为0，后30位的值都为1。

不论lsn多大，((lsn / 512) & 0x3FFFFFFFUL)的值肯定在00x3FFFFFFFUL之间，再加1的话肯定在10x40000000UL之间。而0x40000000UL这个值大家应该很熟悉，这个值就代表着1GB。也就是说系统最多能产生不重复的LOG_BLOCK_HDR_NO值只有1GB个。InnoDB规定redo日志文件组中包含的所有文件大小总和不得超过512GB，一个block大小是512字节，也就是说redo日志文件组中包含的block块最多为1GB个，所以有1GB个不重复的编号值也就够用了。

另外，LOG_BLOCK_HDR_NO值的第一个比特位比较特殊，称之为flush bit，如果该值为1，代表着本block是在某次将log buffer中的block刷新到磁盘的操作中的第一个被刷入的block。

链接:《从根儿上理解MySQL》读书笔记(五)

一条小咸鱼
